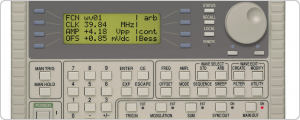

281, 282, 284 Waveform Generator 들은 Direct Digital Synthesis 기술과 가변 클록 샘플링 기술을 이용하여 기능이 충실한 함수 및 임의 파형 발생기능을 제공합니다. 281, 282, 284는 40 MS/s 임의 파형 발생기로 각각 1, 2, 4채널을 갖고 있습니다.
Waveform Manager Plus 소프트웨어는 단일 윈도우 기반 프로그램에서 임의 파형을 생성, 조작, 관리할 수 있는 모든 기능들을 제공합니다.
단일 혹은 다중 채널
28x 시리즈는 단일 채널 모델 (281), 이중 채널 모델 (282), 4 채널 모델 (284)로 구성되어 있습니다. 각 채널을 완전히 독립적으로 운전시키거나, 단순하거나 복잡한 상호작용을 하도록 링크시킬 수 있습니다.
28x 시리즈는 단일 채널 모델 (281), 이중 채널 모델 (282), 4 채널 모델 (284)로 구성되어 있습니다. 각 채널을 완전히 독립적으로 운전시키거나, 단순하거나 복잡한 상호작용을 하도록 링크시킬 수 있습니다.
파형
표준 파형에는 다음이 있습니다: 사인파, 구형파, 삼각파, dc, positive 램프, negative 램프, sine (x)/x, pulse, pulse train, cosine, haversine, havercosine. 출력 주파수 범위는 사인, 구형파에 대해 0 .1 mHz ~ 16 MHz, 삼각파, 램프, sine (x)/x 파형에 대해 100 kHz입니다. 펄스의 상승시간은 <25 ns로 주기 범위는 100 ns ~ 100s 입니다. 출력 진폭 범위는 2.5mV에서 10V pk-pk @ 50 Ω까지 조정할 수 있습니다.
표준 파형에는 다음이 있습니다: 사인파, 구형파, 삼각파, dc, positive 램프, negative 램프, sine (x)/x, pulse, pulse train, cosine, haversine, havercosine. 출력 주파수 범위는 사인, 구형파에 대해 0 .1 mHz ~ 16 MHz, 삼각파, 램프, sine (x)/x 파형에 대해 100 kHz입니다. 펄스의 상승시간은 <25 ns로 주기 범위는 100 ns ~ 100s 입니다. 출력 진폭 범위는 2.5mV에서 10V pk-pk @ 50 Ω까지 조정할 수 있습니다.
다양한 펄스 발생기 기능:
각 채널은 펄스뿐 아니라 복합 펄스 트레인도 생성할 수 있습니다. 제 각각의 진폭, 너비, 지연을 가진 최대 10개 펄스로 구성된 패턴을 정의할 수 있습니다. 전체 펄스 트레인 패턴을 상용자 정의 반복 속도로 재생할 수 있습니다. 가변 상승 시간 펄스가 필요한 경우, 완전 임의 기능을 사용할 수 있습니다.
각 채널은 펄스뿐 아니라 복합 펄스 트레인도 생성할 수 있습니다. 제 각각의 진폭, 너비, 지연을 가진 최대 10개 펄스로 구성된 패턴을 정의할 수 있습니다. 전체 펄스 트레인 패턴을 상용자 정의 반복 속도로 재생할 수 있습니다. 가변 상승 시간 펄스가 필요한 경우, 완전 임의 기능을 사용할 수 있습니다.
가격대에서 비교를 불허하는 임의 기능
280 시리즈의 고도로 세련된 12 비트 임의 발생기들은 사실상 모든 파형을 재현할 수 있습니다. 실제 가변 클록 아키텍쳐가 사용되며 클록 속도가 0.1Hz~40MHz입니다. 이 아키텍쳐는 DDS 임의 발생기와 연관된 클록 지터를 방지하며, 파형 링크, 루프, 시퀀싱 등을 가능하게 합니다. 파형은 최대 4096개의 수직 포인트와 4에서 65, 536개 사이의 수평 포인트로 정의할 수 있습니다. 임의 파형은 특정 파형 주파수, 주기 혹은 샘플 속도로 재생할 수 있습니다. 최대 100개의 사용자 정의 파형을 장비의 256k 비휘발성 메모리에 저장할 수 있습니다.
280 시리즈의 고도로 세련된 12 비트 임의 발생기들은 사실상 모든 파형을 재현할 수 있습니다. 실제 가변 클록 아키텍쳐가 사용되며 클록 속도가 0.1Hz~40MHz입니다. 이 아키텍쳐는 DDS 임의 발생기와 연관된 클록 지터를 방지하며, 파형 링크, 루프, 시퀀싱 등을 가능하게 합니다. 파형은 최대 4096개의 수직 포인트와 4에서 65, 536개 사이의 수평 포인트로 정의할 수 있습니다. 임의 파형은 특정 파형 주파수, 주기 혹은 샘플 속도로 재생할 수 있습니다. 최대 100개의 사용자 정의 파형을 장비의 256k 비휘발성 메모리에 저장할 수 있습니다.
링크-시퀀스 운전:
최대 16개의 임의 파형을 하나의 시퀀스로 링크할 수 있습니다. 각 파형은 최대 32, 768의 루프 카운트를 가질 수 있으며, 전체 시퀀스는 연속으로 재생하거나 백만 번 이상 반복할 수 있습니다. 다중 채널 모드의 경우, 서로 다른 채널의 파형을 “daisy chained”하여 루프할 수 있습니다. 채널 출력을 합하여 최고 64개 분획을 이용하여 고도로 복잡한 파형을 만들 수 있습니다.
최대 16개의 임의 파형을 하나의 시퀀스로 링크할 수 있습니다. 각 파형은 최대 32, 768의 루프 카운트를 가질 수 있으며, 전체 시퀀스는 연속으로 재생하거나 백만 번 이상 반복할 수 있습니다. 다중 채널 모드의 경우, 서로 다른 채널의 파형을 “daisy chained”하여 루프할 수 있습니다. 채널 출력을 합하여 최고 64개 분획을 이용하여 고도로 복잡한 파형을 만들 수 있습니다.
다중 채널 위상 동기화:
임의의 숫자의 채널을 동기화하여 0.1도 (혹은 360도/임의 파형의 파형 점) 분해능로 오프셋을 정의할 수 있습니다. 4채널 이상 필요한 어플리케이션의 경우, 다수의 발생기를 위상동기화 시킬 수 있습니다. 280 시리즈는 다른 발생기와 위상 동기화할 수 있습니다.
임의의 숫자의 채널을 동기화하여 0.1도 (혹은 360도/임의 파형의 파형 점) 분해능로 오프셋을 정의할 수 있습니다. 4채널 이상 필요한 어플리케이션의 경우, 다수의 발생기를 위상동기화 시킬 수 있습니다. 280 시리즈는 다른 발생기와 위상 동기화할 수 있습니다.
다채널 통합:
파형 통합은 파형을 임의의 다른 채널과 합하여 다음 채널로 출력합니다. 혹은 임의의 채널들을 외부 신호와 합할 수 있습니다. 이는 노이즈 중첩과 같은 복잡한 변조를 가능하게 합니다.
파형 통합은 파형을 임의의 다른 채널과 합하여 다음 채널로 출력합니다. 혹은 임의의 채널들을 외부 신호와 합할 수 있습니다. 이는 노이즈 중첩과 같은 복잡한 변조를 가능하게 합니다.
채널간 트리거링과 변조:
임의의 채널이 전후 채널에 의해 트리거 될 수 있기 때문에, 서로 다른 채널의 파형을 “데이지 체인”하여 루프할 수 있습니다. 채널 출력을 합하여 최대 64분획을 사용할 수 있습니다 (282의 경우 32분획) 하나의 채널을 이용하여 다른 채널을 AM 변조하거나 SCM 변조할 수 있습니다.
임의의 채널이 전후 채널에 의해 트리거 될 수 있기 때문에, 서로 다른 채널의 파형을 “데이지 체인”하여 루프할 수 있습니다. 채널 출력을 합하여 최대 64분획을 사용할 수 있습니다 (282의 경우 32분획) 하나의 채널을 이용하여 다른 채널을 AM 변조하거나 SCM 변조할 수 있습니다.
광범위한 스위프 범위:
모든 파형은 전체 주파수 범위에서 30 mms 초 ~ 15min 사이의 속도로 스위프할 수 있습니다. 스위프는 선형, 로그형, 단순 혹은 연속이 있습니다. 단일 스위프는 전면 패널, 트리거 입력, 혹은 디지털 인터페이스에서 트리거할 수 있습니다. 여러 채널을 동시에 스위프할 수 있습니다.
모든 파형은 전체 주파수 범위에서 30 mms 초 ~ 15min 사이의 속도로 스위프할 수 있습니다. 스위프는 선형, 로그형, 단순 혹은 연속이 있습니다. 단일 스위프는 전면 패널, 트리거 입력, 혹은 디지털 인터페이스에서 트리거할 수 있습니다. 여러 채널을 동시에 스위프할 수 있습니다.
진폭 변조:
모든 파형에 대해 진폭 변조와 억압 반송파 변조가 가능합니다. 임의의 채널로 다른 채널을 변조할 수 있음. 변조 입력을 통해 모든 채널을 동시에 변조할 수 있음.
모든 파형에 대해 진폭 변조와 억압 반송파 변조가 가능합니다. 임의의 채널로 다른 채널을 변조할 수 있음. 변조 입력을 통해 모든 채널을 동시에 변조할 수 있음.
내장 트리거 발생기:
모든 파형은 각 트리거 에지가 반송파의 1회 burst를 생성하는 트리거 burst로 사용할 수 있습니다. 시작 및 중지 위상은 완전히 가변적입니다. 트리거 및 Gate 모드는 내부 트리거 발생기, 인접 채널, 외부 소스 혹은 키조작이나 원격 명령어로 운전될 수 있습니다. 필요한 경우, 트리거 발생기 신호는 별도 출력될 수 있습니다.
모든 파형은 각 트리거 에지가 반송파의 1회 burst를 생성하는 트리거 burst로 사용할 수 있습니다. 시작 및 중지 위상은 완전히 가변적입니다. 트리거 및 Gate 모드는 내부 트리거 발생기, 인접 채널, 외부 소스 혹은 키조작이나 원격 명령어로 운전될 수 있습니다. 필요한 경우, 트리거 발생기 신호는 별도 출력될 수 있습니다.
톤 전환:
280 시리즈는 최대 16개의 표준 혹은 임의 주파수간의 트리거 전환을 제공합니다. 톤 전환 모드는 임의 트리거 소스를 이용하여 게이티드, 트리거, FSK 두 개의 채널을 합하여 정밀한 DTMF 테스트 신호를 생성할 수 있습니다.
280 시리즈는 최대 16개의 표준 혹은 임의 주파수간의 트리거 전환을 제공합니다. 톤 전환 모드는 임의 트리거 소스를 이용하여 게이티드, 트리거, FSK 두 개의 채널을 합하여 정밀한 DTMF 테스트 신호를 생성할 수 있습니다.
윈도우 기반 파형 편집:
파형의 생성, 편집, 관리를 위한 세련된 윈도우 기반 소프트웨어가 모든 발생기와 제공됩니다. 이 강력한 소프트웨어로 그림 툴, 수식 혹은 둘 모두를 이용해서 처음부터 임의 파형을 생성할 수 있습니다. DSO나 다른 소스로부터 들여온 실제 파형을 편집 기능을 이용하여 편집하고 다른 파형과 조합할 수 있습니다. “표준”파형 라이브러리가 포함되어 파형을 생성하거나 편집할 때 “요소”로 사용할 수 있습니다. 강력한 수식 편집기는 로그 및 기하 함수를 포함한 다양한 수식을 제공합니다. 파형 생성 및 편집에는 수식, 삽입, 조작뿐만 아니라 그림 툴도 응용할 수 있습니다. 산술 연산자로 다양한 파형을 결합하여 새로운 파형을 생성할 수도 있습니다.
파형의 생성, 편집, 관리를 위한 세련된 윈도우 기반 소프트웨어가 모든 발생기와 제공됩니다. 이 강력한 소프트웨어로 그림 툴, 수식 혹은 둘 모두를 이용해서 처음부터 임의 파형을 생성할 수 있습니다. DSO나 다른 소스로부터 들여온 실제 파형을 편집 기능을 이용하여 편집하고 다른 파형과 조합할 수 있습니다. “표준”파형 라이브러리가 포함되어 파형을 생성하거나 편집할 때 “요소”로 사용할 수 있습니다. 강력한 수식 편집기는 로그 및 기하 함수를 포함한 다양한 수식을 제공합니다. 파형 생성 및 편집에는 수식, 삽입, 조작뿐만 아니라 그림 툴도 응용할 수 있습니다. 산술 연산자로 다양한 파형을 결합하여 새로운 파형을 생성할 수도 있습니다.
DSO나 다른 장비로부터 들여오기:
윈도우 소프트웨어는 Tektronix 디지털 오실로스코프로부터 파형을 업로드하는 기능을 지원합니다. LabWindows 환경에서 다른 장비로부터의 들여오기를 지원하는 National Instruments의 LabWindows CVI 드라이버가 제공됩니다.
윈도우 소프트웨어는 Tektronix 디지털 오실로스코프로부터 파형을 업로드하는 기능을 지원합니다. LabWindows 환경에서 다른 장비로부터의 들여오기를 지원하는 National Instruments의 LabWindows CVI 드라이버가 제공됩니다.
완전 프로그래밍 가능:
RS-232 혹은 GPIB280 시리즈는 RS-232 인터페이스와 GPIB (IEEE-488)인터페이스를 모두 표준으로 구비합니다. 임의 파형을 로드하거나 모든 장비 기능을 원격 제어하는데 사용할 수 있습니다.
RS-232 혹은 GPIB280 시리즈는 RS-232 인터페이스와 GPIB (IEEE-488)인터페이스를 모두 표준으로 구비합니다. 임의 파형을 로드하거나 모든 장비 기능을 원격 제어하는데 사용할 수 있습니다.
