- 정밀 교정기와 전류원의 교정/확인을 간편하게 합니다.
- 1mA에서 100A까지의 전류를 위한 션트
- 직류 (dc)부터 100khz에 해당
- 6 디케이드의 전류를 1, 2, 5로 나누는 14개의 개별적인 직류/교류 션트
- Ac/dc의 전환을 불필요하게 하는 간편한 직접 측정
- 일년에 ± 5.0 µΩ/Ω 이상의 안정도
- 1 kHz에서 ± 0.003° 이상의 평균 각도 정밀성
적용:
광범위한 션트값의 제공에 의해 0.1mA-100A의 측정이 가능합니다. 션트의 물리적 구성과 이에 사용된 부품은 편평한 주파수응답 (직류저항에 대한 진폭변위)을 보장합니다. 또한 100kHz에서의 위상변위는 최고정확도 측정을 제외하고는 무시할 정도로 충분히 작게 유지됩니다. 션트는 우수한 직류저항 안전성과 조합하여 전체 대역폭에 걸쳐 전류의 직접 측정에 사용 가능합니다. 이는 복잡한 직류/교류전달과정이 더 이상 다수의 정밀 전류측정 용도에 필요하지 않도록 하여, 정밀한 교류전류 측정을 단순화합니다. 이들 특성으로 인하여 A40B 션트는 교정기 검증과 같은 기존의 정밀형 전류측정 응용분야에 이상적입니다. 또한 넓은 전류범위에 의해 대전류 트랜스컨덕턴스 증폭기의 검증이 가능합니다. 낮은 위상편이 에러는 전력품질 또는 샘플링 디지털 전력계 측정 응용분야에 존재하는 것과 같은 비정현파 파형의 측정에 필수적입니다.
기술 요약

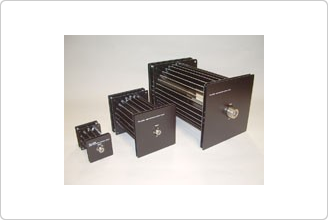

션트는 네 개의 다른 사이즈로 제공. 전체 전류 분류기 세트는 다음과 같이 구성됩니다:
- 4개의 포장된 직류 교류 전류 분류기: 1 mA, 10 mA, 20 mA, 50 mA
- 5개의 소형 방사형 직류 교류 전류 분류기: 100 mA, 200 mA, 500 mA, 1 A, 2 A
- 3개의 중형 방사형 직류교류 전류 분류기 5A, 10 A, 20 A
- 2개의 대형 방사형 직류 교류 전류 분류기: 50 A, 100 A
정격 전류 입력에 대한 전압 출력은 정격 0.8 V 출력은 전압계나 정밀 전압계, AC 측정 표준, AC/DC 전달 표준 (standard), 열 전압 전환기 등의 측정기로 측정하여 다양한 metrology 용도에 적합합니다.
방사형 직류 교류 전류 분류기 설계는 성능은 최대화하면서 외부 자장은 최소화합니다. 직류 교류 전류 분류기의 개방형 디자인은 공기 흐름을 최대화하여 션트가 최소한의 전력 계수 효과를 갖도록 합니다. 이는 션트가 넓은 전류 범위에서 안정적인 저항 특성을 지닐 수 있도록 합니다.
직류 교류 전류 분류기 저항은 장치 동작에 최소한의 영향을 끼치도록 설계되었습니다. 100 A 션트 저항은 8 mmΩ, 10mA 션트는 80 Ω 으로 증가합니다. 부가적으로 1mA션트에는 배터리 동작 버퍼 증폭기가 포함되어있습니다. 이는 출력 전압을 증폭하여 800 Ω 션트 저항이 측정 장치와 최소한의 영향만 끼칩니다.
교정 보고서
A40B 시리즈 정밀 직류 교류 션트는 소급된 교정을 정보를 기본으로 포함합니다. 선택사양으로, 17025A 인증 교정 보고서도 제공됩니다.
