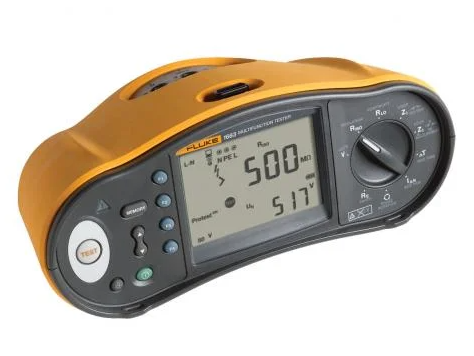

Fluke – 1663 다기능 설치 테스터

제품소개

1663은 모든 현지 규정에 대한 테스트를 빠르고도 효율적으로 실시하고 테스트 중인 시스템에 의도치 않게 연결된 가전 제품을 보호하며 스마트폰을 통해

테스트 결과를 쉽게 공유할 수 있어 사용자에게 더 많은 능력을 선사합니다.

완전한 기능과 고성능 측정 성능을 갖춘 동시에 사용이 간편한 이 기기는 전문 사용자에게 이상적입니다.

직관적으로 조작할 수 있고 모든 수준의 현장 근로자가 간편히 배울 수 있습니다.

기타 기능

메모리 인터페이스

부속품

AC 전압 측정
범위	500V
분해능	0.1V
정확도 45Hz~66Hz	0.8% + 3
입력 임피던스	360kΩ
과부하 보호	660V rms
연속성 테스트(RLO)
범위(자동 범위 설정)	20Ω / 200Ω / 2000Ω
분해능	0.01Ω / 0.1Ω / 1Ω
개방 회로 전압	> 4V
절연 저항 측정(RISO)
테스트 전압	50-100-250-500-1000V
테스트 전압의 정확도(정격 테스트 전류에서)	+10%, -0%
테스트 전압	50V 100V 250V 500V 1000V
절연 저항 범위	20MΩ /50MΩ 20MΩ / 100MΩ 20MΩ / 200MΩ 20MΩ / 200MΩ / 500MΩ 20MΩ / 200MΩ / 1000MΩ
분해능	0.01MΩ / 0.1MΩ 0.01MΩ / 0.1MΩ 0.01MΩ / 0.1MΩ 0.01MΩ / 0.1MΩ / 1MΩ 0.01MΩ / 0.1MΩ / 1MΩ
전류 테스트	1mA @ 50kΩ 1mA @ 100kΩ 1mA @ 250kΩ 1mA @ 500kΩ 1mA @ 1MΩ
루프 및 라인 임피던스(ZI)
범위	10Ω / 0.001Ω / 고전류 mΩ 모드
분해능	0.01Ω / 0.1Ω / 1Ω
가능한 접지 사고 전류, PSC 테스트
범위	1000A / 10kA(50kA)
분해능	1A / 0.1kA
계산	각각 측정된 루프(L-PE) 저항 또는 라인(L-N) 저항별 구분되는 측정된 주 전압으로 결정되는 가능한 접지 사고 전류(PEFC) 또는 가능한 단락 회로 전류(PSC)

RCD 테스팅, RCD 유형 테스트됨
RCD 유형	AC¹ G²,S³
모델 1663	A ^=”4″, AC¹, G²,S³
참고	¹AC에 응답 ²일반, 지연 없음 ³시간 지연 ^=”4″펄스 신호에 응답 ^=”5″부드러운 DC 신호에 응답
작동 속도 테스트(ΔT)
전류 설정¹	10-30-100-300-500-1000mA – VAR 10-30-100mA
배수	x ½, x 1 x 5
측정 범위	RCD 유형 G	310ms 50ms
	RCD 유형 S	510ms 160ms
참고	¹1000mA 유형 AC만 해당 VAR 모드에서 700mA 최대 유형 A VAR 모드는 유형 B에서 사용할 수 없음
RCD/FI-작동 전류 측정/램프 테스트(IΔN)
전류 범위	RCD 정격 전류에서 30%~110%¹
단계 크기	IΔN의 10%²
정지 시간	유형 G	300ms/단계
	유형 S	500ms/단계
측정 정확도	±5%
지정된 작동 범위(EN 61008-1)	유형 AC에 대해 50%~100% 유형 A에 대해 35%~140%(>10mA) 유형 A에 대해 35%~200%(≤10mA) 유형 B에 대해 50%~200% ² 유형 B에 대해 5%
참고	¹유형 A IΔN > 10 mA에 대해 30%~150% 유형 A IΔN = 10 mA에 대해 30%~210% 유형 B에 대해 20%~210%
접지 저항 테스트(RE)
범위	200Ω / 2000Ω
분해능	0.1Ω / 1Ω
주파수	128 Hz
출력 전압	25V
위상 시퀀스 표시
아이콘	위상 시퀀스 표시기 활성
일반 사양
크기(길이 x 너비 x 높이)	10 x 25 x 12.5 cm
무게(배터리 포함)	1.3Kg
배터리 크기, 수량	유형 AA, 6 ea.
밀봉	IP-40
안전	EN/IEC 61010-1 및 EN/IEC 61010-2-034
과전압	CAT III / 500V, CAT IV 300V
성능	EN61557-1~EN61557-7 및 EN61557-10
