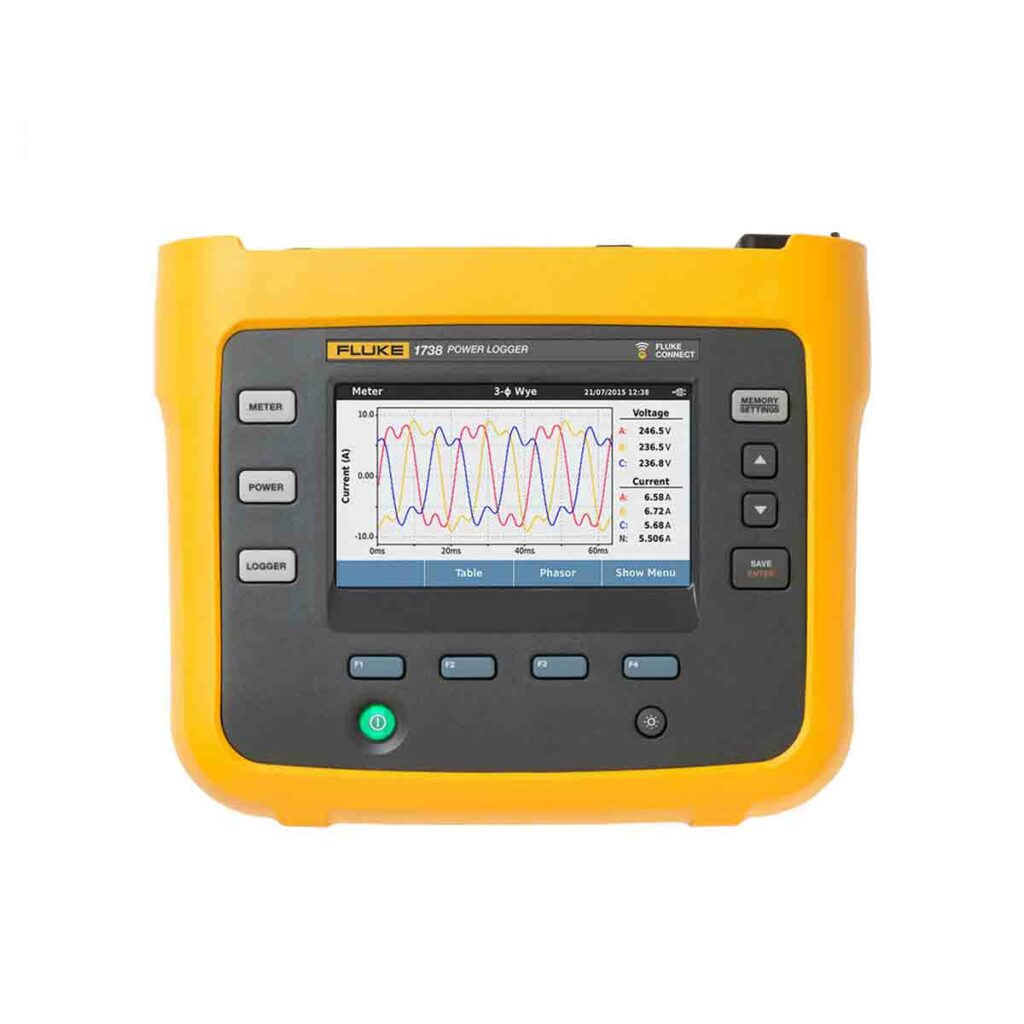

FLUKE-1738 3상 전력 로거

FLUKE-1738 전력 품질 및 에너지 장비 Three-Phase Power Quality Logger

제품 개요: Fluke 1738 고급 전력 로거

종합적인 전력 품질 및 에너지 연구 – 실시간으로 중요한 의사를 결정하는 데 필요한 데이터를 얻습니다.

Fluke Connect® 모바일 앱 및 데스크탑 소프트웨어와 호환되는 Fluke 1738 3상 고급 전력 로거는 중요한 전력 품질 및 에너지 결정을 내리는 데 필요한 데이터를 실시간으로 제공합니다. Fluke 1736 전력 로거와 마찬가지로 1738 고급 전력 로거는 전력 품질 매개변수를 500개 이상 자동으로 캡처 및 기록하고 동시에 보다 복잡한 전력 품질 문제를 해결할 수 있도록 합니다. 전체적인 전기 시스템의 상태를 빠르게 파악할 수 있는 향상된 전력 품질 상태 요약(EN50160) 기능을 사용해 고급 분석을 수행합니다. 전력 품질 상태 요약은 볼 수 있는 이벤트 파형 캡처를 비롯한 자세한 전력 품질 데이터를 기반으로 하므로 시스템 안정성 및 절감을 최적화하는 데 필요한 데이터를 보다 정확하게 파악할 수 있습니다.

최적화된 사용자 인터페이스, 플렉시블 전류 프로브, 일반적인 연결 오류를 디지털 방식으로 확인 및 보정하여 측정 오류를 줄일 수 있는 지능적인 측정 검증 기능을 갖추고 있어 그 어느 때보다 쉽게 설정하고 측정 불확도를 줄일 수 있습니다. Fluke Connect® 앱을 통해 원격으로 데이터에 액세스하거나 팀과 데이터를 공유하거나 시설 내 WiFi 인프라를 통해 로거에 액세스하여 더 안전한 작동 거리를 유지하고 실시간으로 중대한 결정을 내릴 수 있어 보호 장비, 사이트 방문, 점검의 필요성이 줄어듭니다. 또한 기본 제공된 Energy Analyzer 소프트웨어 패키지를 사용하여 측정값을 쉽고 빠르게 차트 및 그래프로 만들어 문제를 파악하고 자세한 보고서를 작성할 수 있습니다. 경우에 따라 고조파 레벨, 전압 및 전류 왜곡과 부하 전류를 보다 정확하게 파악할 수 있는 IEEE519 보고서를 작성할 수 있습니다(라이센스 필요).

Fluke 1738은 에너지 검사 및 보다 고급 전력 품질 로깅을 수행하기 위한 최적의 테스트 도구입니다.

주요 기능

주요 측정치: 전압, 전류, 전력, 고조파 및 관련 전력 품질 값을 자동으로 캡처 및 기록합니다.

Fluke Connect® 호환*: Fluke Connect 모바일 앱 및 데스크탑 소프트웨어 또는 해당 시설의 WiFi 인프라를 통해 장비의 데이터를 로컬로 볼 수 있습니다.

편리한 장비 전원 공급: 측정 대상 회로에서 바로 장비에 전원을 공급할 수 있습니다.

업계 최고 안전 등급: 인입구 및 다운스트림에 사용 시 600V CAT IV/1000V CAT III 등급입니다.

3상 전체 및 중성 측정: 플렉시블 전류 프로브 4개가 포함되어 있습니다.

포괄적인 로깅: 장비에 20개가 넘는 별도의 로깅 세션을 저장할 수 있습니다. 실제로 측정된 모든 값이 자동으로 기록되므로 측정 추이를 놓칠 일이 없습니다. 실시간 분석을 위해 다운로드하기 전과 로깅 세션 중에도 이러한 값을 검토할 수 있습니다.

전압 급강하 및 급상승, 돌입 전류 캡처: 날짜, 타임스탬프, 심각도와 함께 이벤트 파형 스냅샷 및 고해상도 RMS 프로파일이 포함되어 전력 품질 문제의 잠재적인 근본 원인을 파악할 수 있습니다.

전력 품질 상태 요약:가장 중요한 전력 품질 상태 매개변수를 요약하여 전반적인 전기 시스템 상태를 신속하게 파악할 수 있게 하므로 보다 자세한 분석 및 보고를 수행해야 할지 여부를 확인할 수 있습니다.

밝은 컬러 터치 스크린: 풀 그래픽 디스플레이로 편리한 현장 분석 및 데이터 검사를 수행합니다.

최적화된 사용자 인터페이스: 신속하게 안내를 제공하는 그래픽 설정으로 언제나 올바른 데이터를 캡처하고 지능적인 검증 기능으로 연결 상태의 불확실성을 제거합니다.

전면 패널 또는 Fluke Connect 앱을 통해 "현장" 설정 완료: 다운로드 및 설정을 위해 작업장으로 돌아가거나 컴퓨터를 전기 패널에 연결할 필요가 없습니다.

완전 통합형 로깅: 다른 Fluke Connect 장치를 Fluke 1738에 연결하여 동시에 최대 2가지 측정 매개변수((Fluke Connect 무선 디지털 멀티미터에서 사용 가능한 거의 모든 매개변수)를 기록할 수 있습니다.*

Energy Analyze Plus 애플리케이션 소프트웨어: 다운로드하여 Fluke 자동 보고 기능을 통해 에너지 소비 및 전력 품질 상태의 모든 세부 사항을 분석할 수 있습니다.

제품 사양: Fluke 1738 고급 전력 로거

사양
정확도
매개변수		범위	분해능	기준 조건에서 고유 정확도(판독값의 % + 전체 스케일의 %)
전압		1000V	0.1V	±(0.2% + 0.01%)
전류: 직접 입력	i17xx-flex 1500 12"	150A	0.1A	±(1% + 0.02%)
		1500A	1A	±(1% + 0.02%)
	i17xx-flex 3000 24"	300A	1A	±(1% + 0.03%)
		3000A	10A	±(1% + 0.03%)
	i17xx-flex 6000 36"	600A	1A	±(1.5% + 0.03%)
		6000A	10A	±(1.5% + 0.03%)
	i40s-EL 클램프	4A	1mA	±(0.7% + 0.02%)
		40A	10mA	±(0.7% + 0.02%)
주파수		42.5Hz-69Hz	0.01Hz	±(0.1%)
보조 입력		±10V dc	0.1mV	±(0.2% + 0.02%)
전압 최소/최대		1000V	0.1V	±(1% + 0.1%)
전류 최소/최대		액세서리에 의해 정의됨	액세서리에 의해 정의됨	±(5% + 0.2%)
전압의 THD		1000%	0.1%	±0.5
전류의 THD		1000%	0.1%	±0.5
2~50번째 전압 고조파		1000V	0.1V	≥ 10V: 판독값의 ±5%
				< 10V: ±0.5V
2~50번째 전류 고조파		액세서리에 의해 정의됨	액세서리에 의해 정의됨	≥ 전류 범위의 3%: 판독값의 ±5%
				< 전류 범위의 3%: 판독값의 ±0.15%
불균형		100%	0.1%	±0.2
고유 불확도 ±(판독값의 % + 범위의 %)¹
매개변수	영향량	iFlex1500-12	iFlex3000-24	iFlex6000-36	i40S-EL
		150A/1500A	300A/3000A	600A/6000A	4A/40A
유효 전력 P	PF ≥ 0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
유효 에너지 E_a	PF ≥ 0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
피상 전력 S	0 ≤ PF ≤ 1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
피상 에너지 E_ap	0 ≤ PF ≤ 1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
무효 전력 Q	0 ≤ PF ≤ 1	측정된 피상 전력의 2.5%
무효 에너지 E_r	0 ≤ PF ≤ 1	측정된 피상 전력의 2.5%
역률(PF)	–	±0.025
변위 역률	–	±0.025
DBF/cosϕ	–	±0.025
범위의 추가 불확도(%)¹	V_P-N>250V	0.015%	0.0225%	0.0225%	0.015%
¹범위 = 1000V x Irange 기준 조건: 환경: 23°C ±5°C, 최소 장치 작동 시간 30분, 외부 전자기장 없음, RH <65% 입력 조건: CosΦ/PF=1, 정현파 신호 f=50/60Hz, 전원 공급 장치 120V/230V ±10%. 전류 및 전원 사양: 입력 전압 1상: 120V/230V 또는 3상 wye/델타: 230V/400V 입력 전류: I > Irange의 10% 중심 위치의 로고우스키(Rogowski) 코일 또는 클램프의 주회로 도체 온도 계수: 0.1 x 28°C 초과 또는 18°C 미만의 각 섭씨 온도에 대해 지정된 정확도 추가

전기 사양
전원 공급 장치
전압 범위	측정 회로에서 전원을 공급할 때 안전 플러그 입력 사용 시 100V-500V
전압 범위	표준 전원 코드 사용 시 100V-240V(IEC 60320 C7)
전력 소비량	최대 50VA(IEC 60320 입력을 사용하여 전원을 공급할 경우 최대 15VA)
효율성	≥ 68.2%(에너지 효율성 규정에 따름)
최대 무부하 소비량	< 0.3W(IEC 60320 입력을 사용하여 전원을 공급할 경우에만 해당)
메인 상용 주파수	50/60Hz ±15%
배터리	리튬 이온 3.7V, 9.25Wh, 고객이 교체할 수 있음
배터리 사용 시 작동 시간	표준 작동 모드에서 4시간, 절전 모드에서 최대 5.5시간
충전 시간	< 6시간
데이터 획득
분해능	16비트 동기 샘플링
샘플링 주파수	50/60Hz에서 10.24kHz, 주 전원 주파수에 동기화됨
입력 신호 주파수	50/60Hz(42.5-69Hz)
회로 유형	1-φ, 1-φ IT, 분상, 3-φ 델타, 3-φ 와이, 3-φ 와이 IT, 3-φ 와이 밸런스, 3-φ 아론/블론델(2요소 델타), 3-φ 델타 오픈 레그, 전류만(부하 검사)
데이터 저장소	내부 플래시 메모리(사용자가 교체할 수 없음)
메모리 크기	8주, 1분 간격, 500개 이벤트 설정 시 일반 로깅 세션 10개 저장¹
¹가능한 로깅 세션 수 및 로깅 기간은 사용자의 요구 사항에 따라 달라집니다.
기본 간격
측정되는 매개변수	전압, 전류, AUX, 주파수, THD V, THD A, 전력, 역률, 기본 전력, DPF, 에너지
평균 간격	사용자 선택 가능: 1초, 5초, 10초, 30초, 1분, 5분, 10분, 15분, 30분
평균값 시간 최소/최대값	전압, 전류: 전체 사이클 RMS가 1/2 사이클마다 업데이트됨(IEC61000-4-30에 따라 URMS1/2) Aux, 전력: 200ms
수요 간격(에너지 계측 모드)
측정되는 매개 변수	에너지(Wh, varh, VAh), PF, 최대 수요, 에너지 비용
간격	사용자 선택 가능: 5분, 10분, 15분, 20분, 30분, 꺼짐
전력 품질 측정
측정되는 매개변수	전압, 주파수, 불균형, 전압 고조파, THD V, 전류, 고조파, THD A, TDD
평균 간격	10분
개별 고조파	2~50번째 고조파
총 고조파 왜곡	50개의 고조파에서 계산됨
이벤트	전압: 전압 급강하, 전압 급상승, 정전, 전류: 돌입 전류
트리거되는 기록	1/2 전압 및 전류 사이클마다 전체 사이클 RMS가 업데이트됨(IEC61000-4-30에 따라 Urms1/2)
트리거되는 기록	전압 및 전류의 파형
표준 준수
고조파	IEC 61000-4-7: Class 1
고조파	IEEE 519(단기 고조파)
전력 품질	IEC 61000-4-30 클래스 S, IEC62586-1(PQI-S 장치)
전원	IEEE 1459
전력 품질 준수	EN50160(측정되는 매개변수의 경우)
인터페이스
USB-A	USB 플래시 드라이브를 통한 파일 전송, 펌웨어 업데이트 최대 전류: 120mA
WiFi	직접 연결 또는 WiFi 인프라를 통한 파일 전송 및 원격 제어
Bluetooth	Fluke Connect® 3000 시리즈 모듈에서 보조 측정 데이터 읽기(1738 또는 1736 업그레이드 옵션 필요)
USB-미니	PC에 대한 데이터 다운로드 장치
전압 입력
입력 수	4(3상 및 중성)
최대 입력 전압	1000Vrms, CF 1.7
입력 임피던스	10MΩ
대역폭(-3dB)	42.5Hz~3.5kHz
배율	1:1, 가변
측정 범주	1000V CAT III/600V CAT IV
전류 입력
입력 수	4, 부착된 센서에 대해 모드가 자동으로 선택됨
입력 전압	클램프 입력: 500mVrms/50mVrms, CF 2.8
로고우스키(Rogowski) 코일 입력	150mVrms/15mVrms(50Hz), 180mVrms/18mVrms(60Hz), CF 4(전체 공칭 프로브 범위)
범위	1A~150A/10A~1500A(얇은 플렉시블 전류 프로브 i17XX-flex1500 12” 사용 시)
	3A~300A/30A~3000A(얇은 플렉시블 전류 프로브 i17XX-flex3000 24” 사용 시)
	6A~600A/60A~6000A(얇은 플렉시블 전류 프로브 i17XX-flex6000 36” 사용 시)
	40mA-4A/0.4A-40A(40A 클램프 i40s-EL 사용 시)
대역폭(-3dB)	42.5Hz~3.5kHz
배율	1:1, 가변
보조 입력
입력 수	2
입력 범위	0~±10V DC, 1회 판독/초
배율(2014년 사용 가능)	형식: mx + b(게인 및 오프셋) 사용자 구성 가능
표시되는 단위(2014년 사용 가능)	사용자 구성 가능(7자, 예: °C, psi 또는 m/s)
무선 연결
입력 수	2
지원되는 모듈	Fluke Connect® 3000 시리즈
수집	1회 판독/초
환경적 사양
작동 온도	-10°C~+50°C(14°F~122°F)
보관 온도	-20°C~+60°C(-4°F~140°F), 배터리 이용 시: -20°C~+50°C(-4°F~122°F)
작동 습도	10°C-30°C(50°F-86°F) 95% RH
	30°C-40°C(86°F-104°F) 75% RH
	40°C-50°C(104°F-122°F) 45% RH
작동 고도	2000m(최고 4000m, 1000V CAT II/600V CAT III/300V CAT IV로 감세)
보관 고도	12,000m
인클로저	IP50(EN60529에 따름)
진동	MIL-T-28800E, 유형 3, 클래스 III, 스타일 B
안전	IEC 61010-1
	IEC 주 전원 입력: 과전압 범주 II, 오염 등급 2
	전압 단자: 과전압 범주 IV, 오염 등급 2
	IEC 61010-2-031: CAT IV 600V / CAT III 1000V
전자기 호환성	EN 61326-1: 산업용 CISPR 11: Group 1, Class A
	Korea(KCC): Class A 장비(산업용 방송 및 통신 장비)
	USA(FCC): 47 CFR 15 하위 파트 B, 본 제품은 15.103항에 따라 예외 장치로 간주됩니다.
온도 계수	0.1 x 정확도 사양/°C
일반 사양
컬러 LCD 디스플레이	4.3인치 활성 매트릭스 TFT, 480픽셀 x 272픽셀, 저항 터치 패널
보증	기기 및 전원공급장치: 2년(배터리 미포함)
	액세서리: 1년
	교정 주기: 1년
크기	기기: 19.8 x 16.7 x 5.5cm(7.8 x 6.6 x 2.2인치)
	전원 공급 장치: 13.0 x 13.0 x 4.5cm(5.1 x 5.1 x 1.8인치)
	장비(전원 공급 장치 연결 시): 19.8 x 16.7 x 9cm(7.8 x 6.6 x 3.5인치)
중량	장비: 1.1kg(2.5lb)
중량	전원공급장치: 400g(0.9lb)
무단 변경 방지	Kensington 잠금 장치 슬롯
i17xx-flex 1500 12인치 Flexible Current Probe 사양
측정 범위	1~150A ac/10~1500A ac
비파괴 전류	100kA(50/60Hz)
기준 조건에서의 고유 오차	판독값의 ±0.7%
정확도 173x + iFlex	±(판독값의 1% + 범위의 0.02%)
작동 온도 범위에 대한 온도 계수	판독값의 0.05%/°C, 판독값의 0.09%/°F
작동 전압	1000V CAT III, 600V CAT IV
프로브 케이블 길이	305mm(12in)
프로브 케이블 직경	7.5mm(0.3in)
최소 곡률 반경	38mm(1.5in)
출력 케이블 길이	2m(6.6ft)
중량	115g
프로브 케이블 소재	TPR
결합 소재	POM + ABS/PC
출력 케이블	TPR/PVC
작동 온도	80°C(176 °F)를 초과하지 않는 테스트에서 도체의 온도 -20°C-+70°C(-4°F-158°F)
온도, 비작동	-40°C-+80 °C(-40°F-176°F)
상대 습도, 작동	15%-85% 비응축
IP 등급	IEC 60529:IP50
보증	1년
* 기준 조건: 환경: 23°C ±5°C, 외부 전자기장 없음, RH 65% 중심 위치의 주회로 도체
