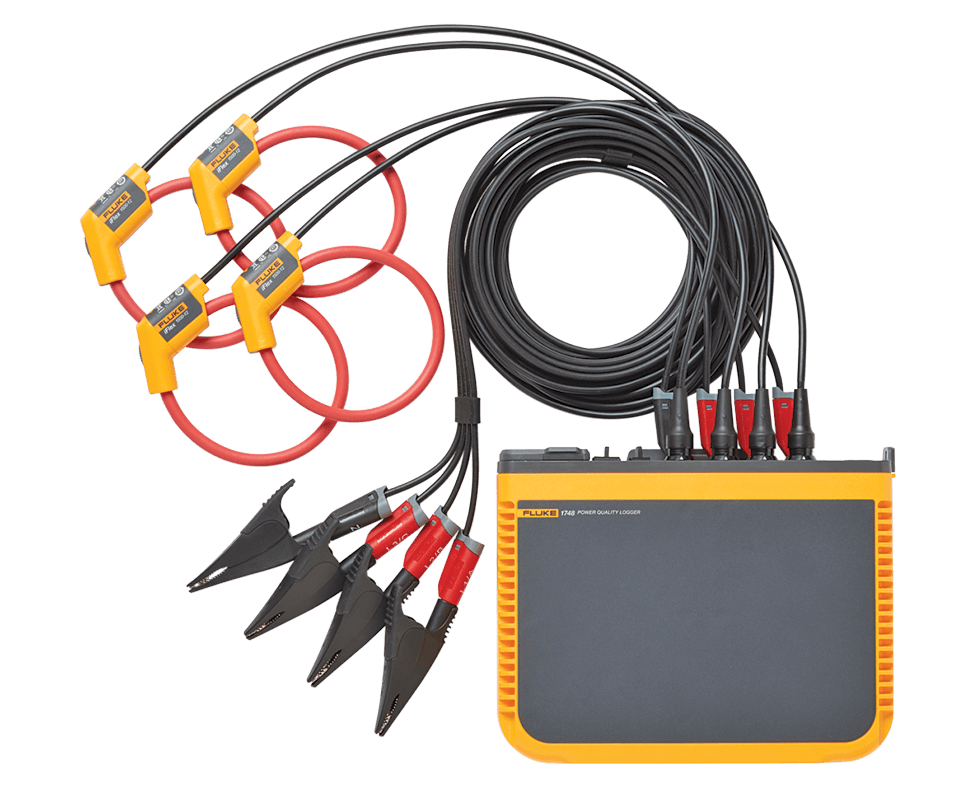

Fluke – 1742, 1746, 1748 3상 전력 품질 로거

주요기능

하드웨어 기능

3가지 전압 및 전류 상과 중성 전류 모두 측정 3상 및 중성 전압 리드 및 4개의 플렉시블 전류 프로브.
포괄적인 로깅: 장비에 20개가 넘는 별도의 로깅 세션을 저장할 수 있습니다. 종합적인 전력 및 전력 품질 변수 범위가 자동으로 기록되므로 측정 추이를 놓칠 일이 없습니다.
매우 높은 정확도로 측정: ‘테스트 및 측정 기술-전력 품질 측정 방법’에 대한 엄격한 IEC 61000-4-30 Class A Edition 3 표준을 충족합니다.
전압 급강하, 급상승 및 정전 캡처: 1748에는 날짜, 타임스탬프, 심각도 정보와 함께 이벤트 파형 캡처 및 RMS 이벤트 프로파일이 포함되어 전력 품질 문제의 잠재적인 근본 원인을 파악할 수 있습니다.
주요 전력 품질 매개 변수 측정: 전압 및 전류에 대한 고조파와 상호 고조파를 측정하고 불균형, 플리커 및 급속한 전압 변동도 포함합니다.
최적화된 사용자 인터페이스: 신속하게 안내를 제공하는 그래픽 PC 기반 애플리케이션 설정으로 항상 올바른 데이터를 캡처하고 지능적인 검증 기능과 전력 품질 로거를 위한 유일한 자동 보정 기능으로 연결에 대한 불확도를 줄입니다. 연결 오류는 장치 전원 버튼의 황색 표시등을 통해 자동으로 표시되며 오류가 수정되면 주황색에서 녹색으로 변합니다.
최적화된 사용자 인터페이스: 신속하게 안내를 제공하는 그래픽 설정으로 언제나 올바른 데이터를 캡처하고, 지능적인 검증 기능으로 연결이 올바르게 이루어졌음을 확인할 수 있으므로 사용자가 안심할 수 있습니다.
유연한 전원 공급 장치: 100V에서 500V로 자동 이동하는 전력 품질 로거에 대한 가장 넓은 사용 가능 범위를 지닌 측정된 회로에서 또는 벽면 전선 코드에서 직접 전력을 공급하므로 어디에서나 테스트할 수 있습니다.
견고함과 안정성: IP65 전압 입력 어댑터와 함께 사용하는 경우 IP65 등급으로 열악한 설치 환경을 견디도록 설계되었습니다.
두 개의 외부 USB 포트: PC 연결용 포트 하나와 표준 USB 드라이브 또는 다른 USB 장치로 빠르고 간단하게 데이터를 다운로드하기 위한 다른 포트 하나가 있어 기록을 중단하지 않고 측정 장치를 제자리에 둘 수 있습니다.
이더넷 연결: 장비 설정 및 고속 데이터 다운로드를 위한 유선 및 무선 연결.
컴팩트한 크기: 협소한 공간과 작은 23cm x 18cm x 5.4cm(9.1인치 x 7.1인치 x 2.1인치) 설치 공간의 패널에 맞게 설계되었습니다.
업계 최고 안전 등급: 인입구 및 다운스트림에 사용 시 600V CAT IV/1000V CAT III 등급입니다.
최적화된 측정 액세서리: 독특하고 엉킴 없는 전압 플랫 케이블 및 얇은 플렉시블 전류 프로브 덕분에 좁은 공간에도 쉽게 설치할 수 있습니다.
배터리 수명: 리튬 이온 배터리로 충전 1회당 작동 시간이 4시간(백업 시간)이므로 일시적 전력 중단을 견딜 수 있습니다.
보안: 표준 체인 또는 다른 보안 장치로 도난으로부터 소중한 자산을 보호합니다.
자석 걸이 키트: 전기 패널의 내부 또는 외부에 장비를 안전하고 편리하게 보관할 수 있으며, 모든 모델과 호환되고 1748 모델에 표준으로 함께 포함됩니다.

소프트웨어 기능

‘워크숍 내’ 또는 ‘현장 내’ 설정 및 PC 애플리케이션 소프트웨어를 통한 다운로드: USB 메모리 스틱을 이용한 간편한 다운로드, WiFi 다운로드, 유선 이더넷 연결 또는 USB 케이블 사용.
Energy Analyze Plus 애플리케이션 소프트웨어: 자동 보고 기능을 통해 에너지 소비 및 전력 품질 상태의 모든 측정 세부 사항을 다운로드하여 분석할 수 있습니다.
원터치 보고: 일반적으로 사용되는 EN 50160, IEEE 519, GOST 33073과 같은 표준에 따라 표준화된 보고서를 만들거나 타사 소프트웨어와 함께 사용하기 위해 PQDIF 또는 NeQual 호환 형식으로 데이터를 내보냅니다.
고급 분석: 사용 가능한 기록된 매개 변수를 선택하여 고급 데이터 상관 관계를 제공하는 기록된 측정에 대한 고도로 사용자 지정된 보기를 생성할 수 있습니다.

Fluke 1742, 1746 및 1748 3상 전력 품질 로거는 실시간으로 중요한 전력 품질 및 에너지 결정을 수행하는 데 필요한 데이터에 빠르고 간편하게 액세스할 수 있게 합니다.

컴팩트하고 견고한 Fluke 1740 시리즈 3상 전력 품질 로거는 유연하게 에너지 사용 문제를 해결하고 정량화하며 배전 시스템을 분석해야 하는 기술자 및 엔지니어를 위해 특별히 설계되었습니다.

IEC 61000-4-30과 같은 국제 전력 품질 표준을 완벽하게 준수하며 최대 500개 매개 변수를 동시에 기록하는 동시에 이벤트도 캡처하는 Fluke 1740 시리즈를 통해 간헐적이고 찾기 어려운 전력 품질 문제를 그 어느 때보다 간편하게 발견할 수 있습니다.

포함된 Energy Analyze Plus 소프트웨어는 EN 50160 및 IEEE 519와 같은 국내 및 국제 표준에 따라 인입구, 변전부 또는 부하 지점에서 전력 품질을 빠르게 평가합니다.

최적화된 사용자 인터페이스, 플렉시블 전류 프로브, 연결을 디지털 방식으로 확인 및 보정하는 지능적인 측정 검증 기능을 갖추고 있어 그 어느 때보다 쉽게 설정하고 측정 불확도를 줄일 수 있습니다.

무선 연결(WiFi)을 사용하여 현장에서 직접 데이터를 볼 수 있으므로 잠재적으로 위험한 환경에서 보내는 시간을 최소화하고 PPE를 착용하는 번거로움을 줄여 줍니다.

어떤 전력 품질로거가 적합할까요?

특징	1742 전력 품질 로거	1746 전력 품질 로거	1748 전력 품질 로거
기능
전압, 전류, 전력, 전력 계수, 주파수	•	•	•
에너지 순방향/역방향	•	•	•
최대 수요	•	•	•
THD	•	•	•
플리커	•	•	•
전압 및 전류 고조파(~50번째) ¹		•	•
불균형 ¹		•	•
급속한 전압 변화 이벤트 ¹		•	•
상호 고조파(~50번째) ¹		•	•
전압 급강하, 전압 급상승, 정전 및 과도 전류 이벤트 표 ¹		•	•
돌입 전류 ¹		•	•
과도 전류(저주파수)/파형 편차 이벤트 ²			•
기록
추세	•	•	•
파형 스냅샷 ²			•
RMS 프로파일 ²			•
통신
이더넷	•	•	•
USB(미니 B)	•	•	•
장치에 대한 WiFi 다운로드 장비	•	•	•
WiFi 허브를 통한 Wifi 다운로드(등록 필요)	옵션	옵션	옵션
부속품
플렉시블 전류 프로브	/B 버전 아님	/B 버전 아님	/B 버전 아님
USB 스틱	•	•	•
USB 케이블	•	•	•
3PHVL-1730 3상 + 중성 전압 테스트 리드	•	•	•
테스트 리드 세트 빨간색/검은색 0.18m	•	•	•
테스트 리드 세트 빨간색/검은색 1.5m	•	•	•
앨리게이터 클립	4	4	4
173x/174x 소프트 케이스	•	•	•
케이블 마커 키트	•	•	•
MP1-3R/1B-자석 프로브 1세트(빨간색 3개, 검은색 1개)	옵션	1	1
174x-걸이 키트	옵션	옵션	•

¹1742-6/UPGRADE 옵션에 포함됨
²1742-8/UPGRADE 또는 1746-8/UPGRADE 옵션에 포함됨

사양
정확도
매개변수		범위	최대 분해능	기준 조건에서의 고유 정확도 (판독값의 % + 범위의 %)
전압		1000V	0.1V	공칭 전압의 ±0.1% ^{1, 2}
전류: 직접 입력	i17xx-flex 1500IP 24 1500A	150A	0.01A(최소 1.5A) ^>”3″	±(1% + 0.02%)
		1500A	0.1A
	i17xx-flex 3000IP 24 3000A	300A	0.01 A(최소 3.0 A) ^>”3″	±(1% + 0.03%)
		3000A	0.1A
	i17xx-flex 6000IP 36 6000A	600A	0.01 A(최소 6.0A) ^>”3″	±(1.5% + 0.03%)
		6000A	0.1A
	i40s-EL 클램프	4A	1mA	±(0.7% + 0.02%)
		40A	10mA
주파수		42.5Hz-69Hz	0.01Hz	±(0.1%) ²
보조 입력		±10V dc	0.1mV	±(0.2% + 0.02%)
전압 최소/최대		1000V	0.1V	공칭 입력 전압의 ±0.2% ¹
전류 최소/최대		액세서리에 의해 정의됨	액세서리에 의해 정의됨	±(5% + 0.2%)
전압의 THD		1000%	0.10%	± 2.5%
전류의 THD		1000%	0.10%	± 2.5%
2~50번째 전압 고조파		1000V	0.1V	≥ 1 V: 판독값의 ±5%
				< 1 V: ±0.05V
2~50번째 전류 고조파		액세서리에 의해 정의됨	액세서리에 의해 정의됨	≥ 전류 범위의 3%: 판독값의 ±5%
				< 전류 범위의 3%: 판독값의 ±0.15%
플리커 P _LT, P _ST		0~20	0.01	5%
전류 프로브 정확도
매개변수	영향량	iFlex1500IP-24	iFlex3000IP-24	iFlex6000IP-36	i40S-EL
		150 A/1500 A	300 A/3000 A	600 A/6000 A	4 A/40 A
유효 전력 P	PF ≥ 0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
유효 에너지 E _a
피상 전력 S	0 ≤ PF ≤ 1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
피상 에너지 E _ap
무효 전력 Q	0 ≤ PF ≤ 1	측정된 피상 전력의 2.5%
무효 에너지 E _r
역률(PF)	–	±0.025
변위 역률
DPF/cosΦ
범위의 %의 추가 불확도	V _P-N>250V	0.015%	0.023%	0.023%	0.015%
¹100V~500V 범위 내, Udin으로도 알려짐 ²0°C~45°C: 고유 정확도 x 2, 0°C~45°C 범위 밖: 고유 정확도 x 3 ^>”3″자세한 내용은 작동 설명서 참조 기준 조건: 환경: 23°C ± 5°C, 최소 장비 작동 시간 30분, 외부 전기장/자기장 없음, RH <65% 입력 조건: Cosφ/PF=1, 정현파 신호 f=50Hz/60Hz, 전원 공급 120V/230V ±10%. 전류 및 전력 사양: 입력 전압 1상: 120V/230V 또는 3상 와이/델타: 230V/400V 입력 전류: I > I 범위의 10% 중심 위치의 로고우스키(Rogowski) 코일 또는 클램프의 주회로 도체 온도 계수: 28°C 초과 또는 18°C 미만의 온도에 대해 °C당 ‘0.1 x 지정된 정확도’를 더함

전기 사양
전원공급장치
전압 범위	측정 회로에서 전원을 공급할 때 안전 플러그 입력 사용 시 100V-500V
전압 범위	100V ~ 240V MA-C8, 표준 전원 코드 사용 시(IEC 60320 C7)
전력 소비량	최대 50VA(MA-C8 어댑터를 사용하여 전원을 공급할 경우 최대 15VA)
효율성	≥ 68.2%(에너지 효율성 규정에 따름)
최대 무부하 소비량	< 0.3W(IEC 60320 입력을 사용하여 전원을 공급할 경우에만 해당)
메인 상용 주파수	50/60Hz ±15%
배터리	리튬 이온 3.7V, 9.25Wh, 고객이 교체할 수 있음
배터리 사용 시 작동 시간	일반적으로 4시간
충전 시간	< 6시간
데이터 획득
분해능	16비트 동기 샘플링
샘플링 주파수	50/60Hz에서 10.24kHz, 주 전원 주파수에 동기화됨
입력 신호 주파수	50/60Hz(42.5-69Hz)
회로 유형	1-Φ , 1-Φ IT, 분상, 3-Φ 델타, 3-Φ 와이, 3-Φ 와이 IT, 3-Φ 와이 밸런스, 3-Φ 아론/블론델(2요소 델타), 3-Φ 델타 오픈 레그, 전류만(부하 검사)
데이터 저장소	내부 플래시 메모리(사용자가 교체할 수 없음)
메모리 크기	4주, 1분 간격, 500개 이벤트 설정 시 일반 로깅 세션 20개 저장
기본 간격
측정되는 매개변수	전압, 전류, AUX, 주파수, THD V, THD A, 전력, 역률, 기본 전력, DPF, 에너지
평균 간격	사용자 선택 가능: 1초, 5초, 10초, 30초, 1분, 5분, 10분, 15분, 30분
평균값 시간 최소/최대값	전압, 전류: 전체 사이클 RMS가 1/2 사이클마다 업데이트됨(IEC61000-4-30에 따라 URMS1/2) Aux, 전력: 200ms)
수요 간격(에너지 계측 모드)
측정되는 매개변수	에너지(Wh, varh, VAh), PF, 최대 수요, 에너지 비용
간격	사용자 선택 가능: 5분, 10분, 15분, 20분, 30분, 꺼짐
전력 품질 측정
측정되는 매개변수	전압, 주파수, 불균형, 전압 고조파, THD V, 전류, 고조파, THD A, TDD, 전압 상호 고조파, TID V, 전류 상호 고조파, TID A, 플리커, 메인 시그널링, 과소/과다 편차
평균 간격	모든 매개 변수에 대해 10분 2시간(장기적 플리커 PLT) 고조파에 대해 150/180사이클(3초)(소프트웨어 라이센스 IEEE519/REPORT 필요)
개별 고조파	2~50번째 고조파 IEC 61000-4-7에 따라 그룹화(응용 분야에 따라 사용자 구성 가능: 하위 그룹화(고조파 + 상호 고조파), 그룹화 또는 고조파 빈만
상호 고조파	1~50번째 상호 고조파
총 고조파 왜곡	50개의 전압 고조파에서 계산됨
이벤트	전압: 전압 급강하, 전압 급상승, 정전, 전류: 돌입 전류 1748: 메인 시그널링, 과도 현상(저주파수)
트리거되는 기록	RMS 프로파일: 전체 사이클 RMS가 최대 11초의 1/2 전압 및 전류 1/2 사이클마다 업데이트됨(IEC 61000-4-30에 따라 URMS1/2)
	전압 및 전류의 파형 최대 200ms, 10/12사이클
	메인 시그널링: 최대 120초의 구성된 주파수의 10/12 사이클 RMS 기록
돌입 전류	1/2 사이클 RMS 안정 상태 트리거 기반 RMS 프로파일
플리커	IEC 61000-4-15 및 IEEE 1453에 따름
전원 신호	최대 3kHz의 2개 사용자 정의 주파수
PQ 상태	하나의 표에 전력 품질 측정을 요약합니다. 각 매개 변수에 대해 사용 가능한 자세한 데이터
EN 50160	표준 준수
프로그래밍 가능한 PQ 제한	로컬 표준 준수에 대한 사용자 정의 제한 활성화
표준 준수
고조파	IEC 61000-4-7: Class 1
고조파	IEEE 519(단기 및 초단기 고조파)
전력 품질	IEC 61000-4-30 Class A, IEC 62586-1, IEC 62586-2(PQI-A-PI 장치)
전원	IEEE 1459
전력 품질 준수	EN 50160
안전	일반: IEC 61010-1: 오염 등급 2
	측정: IEC 61010-2-033: CAT IV 600V / CAT III 1000V
	전원 공급: 과전압 범주 IV, 오염 등급 2
	리튬 이온 배터리: IEC 62133
인터페이스
USB-A	USB 플래시 드라이브를 통한 파일 전송, 펌웨어 업데이트, 최대 공급 전류: 120mA
WiFi	직접 연결 또는 WiFi 인프라를 통한 파일 전송 및 원격 제어
Bluetooth	Fluke Connect® 3000 시리즈 모듈에서 보조 측정 데이터 읽기(지원되는 USB – BLE 또는 WiFi/BLE 어댑터 필요, 제공 여부 확인)
USB-미니	PC에 대한 데이터 다운로드 장치
전압 입력
입력 수	4(중성에 참조된 3상)
최대 입력 전압	1000Vrms, CF 1.7
입력 임피던스	10MΩ
대역폭	42.5Hz~3.5kHz
배율	1:1, 가변
측정 범주	1000V CAT III/600V CAT IV
전류 입력
입력 수	4(3상 및 중성), 연결된 센서에 맞춰 자동으로 모드 선택
입력 전압	클램프 입력: 500mVrms/50mVrms, CF 2.8
입력 전압	로고우스키(Rogowski) 코일 입력: 150mVrms/15mVrms(50Hz), 180mVrms/18mVrms(60Hz), CF 4(전체 공칭 프로브 범위)
범위	1A~150A/10A~1500A(얇은 플렉시블 전류 프로브 i17XX-flex1500 IP 24 사용 시)
	3A~300A/30A~3000A(얇은 플렉시블 전류 프로브 i17XX-flex3000 IP 24 사용 시)
	6A~600A/60A~6000A(얇은 플렉시블 전류 프로브 i17XX-flex6000 IP 36 사용 시)
	40mA-4A/0.4A-40A(40A 클램프 i40s-EL 사용 시)
대역폭	42.5Hz~3.5kHz
배율	1:1, 가변
보조 입력
입력 수	2(보조 어댑터 포함 아날로그 또는 최대 2개 BLE 장치 동시 사용)
입력 범위	0~± 10V DC 또는 0~± 1000V DC(어댑터 옵션 포함), 1회 판독/초
배율	형식: mx + b(게인 및 오프셋) 사용자 구성 가능
표시되는 단위	사용자 구성 가능(7자, 예: °C, psi 또는 m/s)
무선 Bluetooth 연결(제공 여부 확인)
입력 수	2
지원되는 모듈	Fluke Connect® 3000 시리즈
수집	1회 판독/초
환경적 사양
작동 온도	-25°C~+50°C(-13°F~122°F) ¹
보관 온도	배터리 없이: -25°C~+60°C(-13°F~140°F), 배터리 이용 시: -20°C~+50°C(-4°F~122°F)
작동 습도	IEC 60721-3-3: 3K6:
	-25°C~+30°C(-13°F~+86°F): ≤ 100%
	40°C(104°F): 55%
	50°C(122°F): 35%
작동 고도	2000m(최고 4000m, 1000V CAT II/600V CAT III/300V CAT IV로 감세)
보관 고도	12,000m
인클로저	IEC 60529: IP50
인클로저	IEC 60529: IP65(IP65 등급 전압 커넥터 포함)
진동	IEC 60721-3-3 / 3M2
전자기 호환성(EMC)	EN 61326-1: 산업용 CISPR 11: Group 1, Class A
	IEC 61000-6-5 발전소 환경
	Korea(KCC): Class A 장비(산업용 방송 및 통신 장비)
	USA(FCC): 47 CFR 15 하위 파트 B, 본 제품은 15.103항에 따라 예외 장치로 간주됩니다.
일반 사양
보증	2년(배터리 미포함)
	액세서리: 1년
	교정 주기: 1년
크기	23.0cm x 18.0cm x 5.4cm(9.1인치 x 7.1인치 x 2.1인치)
중량	장비: 1 kg(2.2 lb)
무단 변경 방지	고정 케이블 연결(최대Φ 6mm)
¹장치 전원을 켜기 전 제품을 -10°C(+14°F)로 예열
i17XX-FLEX1.5KIP 플렉시블 전류 프로브 사양
측정 범위	1~150A ac/10~1500A ac
프로브 케이블 길이	610 mm(24인치)
프로브 케이블 직경	7.5mm(0.3in)
중량	170g(0.38lb)
최소 곡률 반경	38mm(1.5in)
비파괴 전류	100kA(50/60Hz)
작동 온도 범위에 대한 온도 계수	판독값의 0.05%/°C(판독값의 0.028%/°F)
작동 전압	1000V CAT III, 600V CAT IV
출력 케이블 길이	2.0m(6.5ft)
프로브 케이블 소재	TPR
중량	115g
프로브 케이블 소재	TPR
결합 소재	POM + ABS/PC
출력 케이블	TPR/PVC
작동 온도	80°C(176 °F)를 초과하지 않는 테스트에서 도체의 온도 -20°C-+70°C(-4°F-158°F)
온도, 비작동	-40°C-+80 °C(-40°F-176°F)
상대 습도, 작동	15%-85% 비응축
IP 등급	IEC 60529: IP65
보증	1년
