고객의 작업은 견고하고 신뢰할 수 있고 정확한 디지털 멀티미터를 요구합니다.

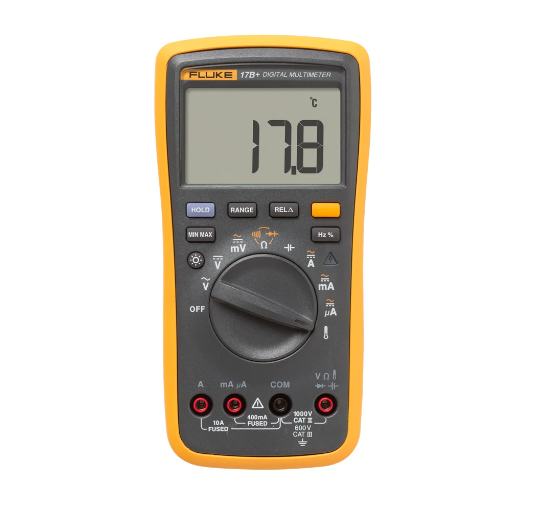

Fluke 17+ 디지털 멀티미터는 모든 것을 충족하며 그 이상의 성능을 갖고 있습니다.
공통 기본 전기 측정 플러스 온도, 주파수 및 듀티 사이클. 한손으로, 심지어 장갑을 착용하고도 사용하기 쉬운 Fluke 17B+는 고객이 필요로 하는 모든 것을 제공합니다.
정밀도 사양
정밀도는 캘리브레이션 후에, 18 ° C~28 °C의 작동 온도, 0 %~75 %의 상대 습도로 1년 동안 지정됩니다. 정확도 사양은 ±(판독값의 % + 최소 유효 자릿수)의 공식으로 계산됩니다.
| 기능 |
범위 |
분해능 |
정밀도 |
AC 볼트
(40 Hz to 500Hz)1 |
4.000 V
40.00 V
400.0 V
1000 V |
0.001 V
0.01 V
0.1 V
1 V |
1.0% + 3 |
| DC 전압 |
4.000 V
40.00 V
400.0 V
1000 V |
0.001 V
0.01 V
0.1 V
1 V |
0.5% + 3 |
| AC 밀리볼트 |
400.0 mV |
0.1mV |
3.0 % + 3 |
| DC 밀리볼트 |
400.0 mV |
0.1mV |
1.0 % + 10 |
| 다이오드 테스트2 |
2.000V |
0.001V |
10% |
저항
(Ohms) |
400.0 Ω
4.000 kΩ
40.00 kΩ
400.0 kΩ
4.000 MΩ
40.00 MΩ |
0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
0.01 MΩ |
0.5 % + 3
0.5 % + 2
0.5 % + 2
0.5 % + 2
0.5 % + 2
1.5% + 3 |
| 정전 용량3 |
40.00 nF
400.0 nF
4.000 μF
40.00 μF
400.0 μF
1000 μF |
0.01 nF
0.1 nF
0.001 μF
0.01 μF
0.1 μF
1 μF |
2 % + 5
2 % + 5
5 % + 5
5 % + 5
5 % + 5
5 % + 5 |
주파수 1
Hz
(10 Hz – 100 kHz) |
50.00 Hz
500.0 Hz
5.000 kHz
50.00 kHz
100.0 kHz |
0.01 Hz
0.1 Hz
0.001 kHz
0.01 kHz
0.1 kHz |
0.1 % + 3 |
| 듀티 사이클1 |
1 %~99 % |
0.10% |
1 % 평균4 |
AC 전류 μA
(40 Hz to 400 Hz) |
400.0 μA
4000 μA |
0.1 μA
1 μA |
1.5% + 3 |
AC 전류 mA
(40 Hz~400 Hz) |
40.00 mA
400.0 mA |
0.01 mA
0.1 mA |
1.5% + 3 |
AC 전류 A
(40 Hz~400 Hz) |
4.000 A
10.00 A |
0.001 A
0.01 A |
1.5% + 3 |
| DC 전류 μA |
400.0 μA
4000 μA |
0.1 μA
1 μA |
1.5% + 3 |
| DC 전류 mA |
40.00 mA
400.0 mA |
0.01 mA
0.1 mA |
1.5% + 3 |
| DC 전류 A |
4.000 A
10.00 A |
0.001 A
0.01 A |
1.5% + 3 |
| 온도 |
50 °C- 400 °C
0 °C- 50 °C
-55 °C- 0 °C |
0.1C |
2 % ± 1 °C
± 2 °C
9 % ± 2 °C |
| 백라이트 |
– |
– |
지원 |
1모든 ac, Hz, 및 듀티 사이클은 1 %~100 % 범위로 지정됩니다. 1% 미만의 입력 범위는 지정되지 않습니다.
2일반적으로, 오픈 회로 테스트 전압은 2.0 V 이며 단락 회로 전류는 0.6 mA 미만입니다.
3사양은 테스트 리드 정전 용량 및 정전 용량 플로어로 인한 오류를 포함하지 않습니다(40 nF 범위에서 최대 1.5 nF 까지 가능할 수 있음).
4평균은 주파수가 50 Hz 또는 60 Hz 이며 듀티 사이클이 10%와 90% 사이일 때를 의미합니다. |
| 기능 |
과부하 보호 |
입력 임피던스(공칭) |
공통 모드 거부율 |
정상 모드 거부율 |
| AC 전압 |
1000 V1 |
10 MΩ 초과 100 pF 미만 |
dc,
50 Hz 또는 60 Hz에서 60 dB 초과 |
– |
| AC 밀리볼트 |
400 mV |
1MΩ 초과, 100 pF 미만 |
50Hz 또는 60Hz에서 80 dB 초과 |
– |
| DC 전압 |
1000 V1 |
10 MΩ 초과 100 pF 미만 |
dc,
50 Hz 또는 60 Hz에서 100 dB 초과 |
60 Hz 또는 50 Hz 에서 60 dB 초과 |
| DC 밀리볼트 |
400 mV |
1MΩ 초과, 100 pF 미만 |
50Hz 또는 60Hz에서 80 dB 초과 |
– |
| 1최대 [127]6최대 [129] |
| 일반 사양 |
| 터미널과 접지 사이의 최대 전압 |
1000V |
| 디스플레이(LCD) |
4000 카운트, 초당 3회 갱신 |
| 배터리 유형 |
2AA, NEDA 15A, IEC LR6 |
| 배터리 수명 |
최소 500 시간 (부하가 없을 때 LED 테스트 모드에서 50 시간. 부하가 있을 때의 시간은 테스트 중인 LED의 유형에 따라 다름) |
| 온도 |
| 작동 시 |
0 °C~40 °C |
| 보관 |
-30 °C~60 °C |
| 상대 습도 |
| 작동 습도 |
비 응축 (10°C미만)
10 °C~30 °C에서 90% RH 이하,
30 °C~40 °C에서 75% RH 이하 |
40 MΩ 범위
10 °C~30 °C에서 80% RH 이하,
30 °C~40 °C에서 70% RH 이하 |
| 고도 |
| 작동 시 |
2000 m |
| 보관 |
12,000m |
| 온도 계수 |
0.1 X (지정된 정확도)/°C(18°C 미만 또는 28°C 초과) |
| 전류 입력용 퓨즈 보호 |
440 mA, 1000 V 패스트 퓨즈, Fluke 지정 부품만
11A, 1000V 패스트 퓨즈, Fluke 지정 부품만. |
| 크기(HxWxL) |
183 x 91 x 49.5 mm |
| 중량 |
455 g |
| IP 등급 |
IP 40 |
| 안전 |
IEC 61010-1, IEC61010-2-030 CAT III 600 V, CAT II 1000 V, 오염 등급 2 |
| 전자기 환경 |
IEC 61326-1: 휴대용 |
| 전자기 호환성 |
한국에서만 사용 가능 |
] A 등급 장비 (산업 방송 및 통신 장비) 1
1 이 제품은 산업용 (A 등급) |
