다양한 기능 제공

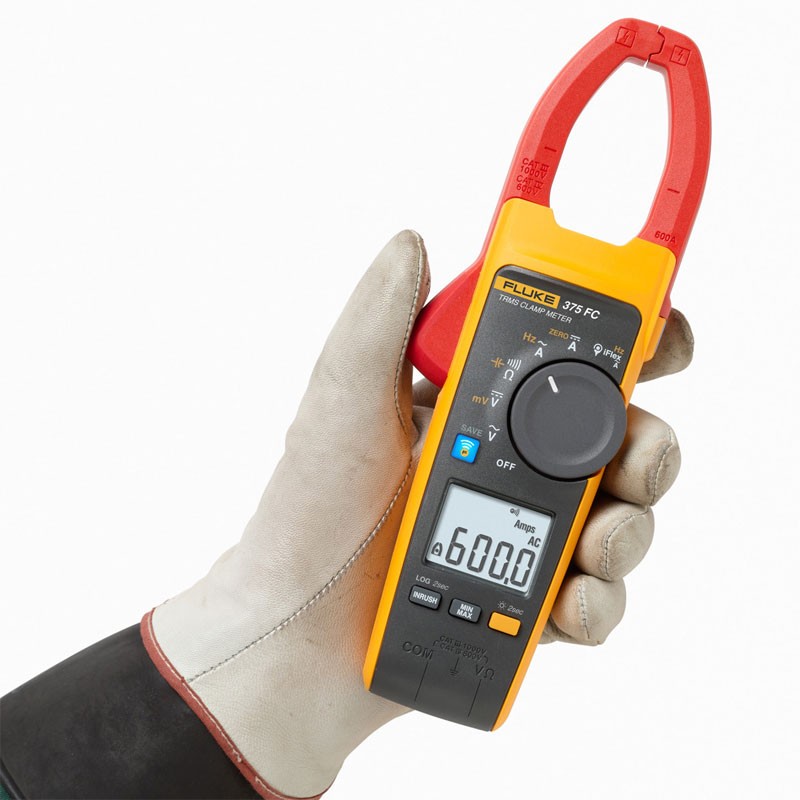

실제 RMS AC 전압 및 전류 측정 기능이 있는 Fluke 375
클램프 미터는 AC 모드와 DC 모드 둘 다에서 최대 600V 및 600A를 판독하고, 최대 500Hz의 주파수를 측정할 수 있습니다.
또한 375는 측정 범위를 2500A ac로 확장하는 iFlex 플렉시블 전류 프로브(별도 판매)와 호환됩니다.
안전 준수
EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
클램프 미터 모델 간의 차이점
|
Fluke-365 |
Fluke-373 |
Fluke-376 |
Fluke-381 |
| AC 전류 측정 |
200.0 A |
600.0 A |
600.0 A |
600.0 A |
| iFlex를 통해 ac 전류 측정 |
|
|
2500 A |
2500 A |
| AC 전압 측정 |
600.0V |
600.0V |
600.0V |
600.0V |
| 연속성 측정 |
≤30Ω |
≤30Ω |
≤30Ω |
≤30Ω |
| dc 전류측정 |
200.0 A |
|
600.0 A |
600.0 A |
| DC 전압 측정 |
600.0V |
|
600.0V |
600.0V |
| 저항 측정 |
6,000Ω |
6,000Ω |
6,000Ω |
60kΩ |
| 주파수 측정 |
|
|
|
500Hz |
| 돌입 측정 |
|
|
100mS |
100mS |
| 어두운 장소에서 작업 |
백라이트 |
백라이트 |
백라이트 |
백라이트 |
| 비선형 부하 측정 |
True-RMS |
True-RMS |
True-RMS |
True-RMS |
제품 사양: Fluke 375 True-RMS AC/DC 클램프 미터
| 전기 사양 |
| 측정턱을 통해 측정하는 AC 전류 |
| 범위 |
374 및 375
376 |
600.0A
999.9 A |
| 분해능 |
0.1A |
| 정확도 |
2% ±5자리(10~100Hz)
2.5% ±5자리(100~500Hz) |
| 파고율(50/60Hz) |
3 @500A(375 및 376에서만)
600A에서 2.5
1.42(1000A에서)(376에서만)
C.F.가 2를 초과하는 경우 2% 추가 |
| 플렉시블 전류 프로브를 통해 측정하는 AC 전류 |
| 범위 |
2500A |
| 분해능 |
374 및 375 |
0.1A(≤ 600A)
1 A(≤ 2500 A) |
| 376 |
0.1A (≤ 999.9A)
1 A(≤ 2500 A) |
| 정확도 |
3% ±5자리(5 – 500Hz) |
| 파고율(50/60Hz) |
1100A에서 3.0 (375 및 376에서만)
1400A에서 2.5
2500A에서 1.42
C.F.가 2를 초과하는 경우 2% 추가 |
| 최적과의 거리 |
i2500-10 Flex |
i2500-18 Flex |
오류 |
 |
A |
12.7mm(0.5인치) |
35.6mm(1.4인치) |
± 0.5% |
| B |
20.3mm(0.8인치) |
50.8mm(2.0인치) |
± 1.0% |
| C |
35.6mm(1.4인치) |
63.5mm(2.5인치) |
± 2.0% |
| 측정 불확실성은 중앙의 기본 도체가 최적의 위치에 있고, 외부 전기장 또는 자기장이 없으며, 작동 온도 범위 내에 있다고 가정합니다. |
| DC 전류 |
| 범위 |
374 및 375
376 |
600.0A
999.9 A |
| 분해능 |
0.1A |
| 정확도 |
2% ±5자리 |
| AC 전압 |
| 범위 |
374 및 375
376 |
600.0V
1000V |
| 해상도 |
374 및 375
376 |
0.1V
0.1V(≤ 600.0V)
1V(≤ 1000V) |
| 정확도 |
1.5% ± 5자리(20 – 500Hz) |
| DC 전압 |
| 범위 |
374 및 375
376 |
600.0V
1000V |
| 해상도 |
374 및 375
376 |
0.1V
0.1V(≤ 600.0V)
1V(≤ 1000V) |
| 정확도 |
1% ±5자리 |
| mV DC |
| 범위 |
375 및 376 |
500.0mV |
| 해상도 |
0.1mV |
| 정확도 |
1% ±5자리 |
| 측정턱을 통해 측정하는 주파수 |
| 범위 |
375 및 376 |
5.0 – 500.0Hz |
| 해상도 |
0.1Hz |
| 정확도 |
0.5% ±5자리 |
| 트리거 레벨 |
5~10Hz, 10A 이상 |
| 10Hz~100 Hz, 5 A 이상 |
| 100Hz~500 Hz, 10 A 이상 |
| 플렉시블 전류 프로브를 통해 측정하는 주파수 |
| 범위 |
375 및 376 |
5.0 – 500.0Hz |
| 해상도 |
0.1Hz |
| 정확도 |
0.5% ±5자리 |
| 트리거 레벨 |
5~20Hz, 25A 이상 |
| 20 A~100 Hz, 20A 이상 |
| 100Hz~500 Hz, 25 A 이상 |
| 저항 |
| 범위 |
374
375 및 376 |
6,000Ω
60 kΩ |
| 해상도 |
374 |
0.1Ω(≤ 600Ω)
1Ω(≤ 6000Ω) |
| 375 및 376 |
0.1Ω(≤ 600Ω)
1Ω(≤ 6000Ω)
10Ω(≤ 60kΩ) |
| 정확도 |
1% ±5자리 |
| 정전 용량 |
| 범위 |
1000μF |
| 해상도 |
0.1μF(≤ 100μF)
1μF(≤ 1000μF) |
| 정확도 |
1% ± 4자리 |
| 기계 사양 |
| 크기(길이 x 너비 x 높이) |
246 mm x 83 mm x 43 mm |
| 중량 |
388 g |
| 죠 입구 |
34mm |
| 플렉시블 전류 프로브 지름 |
7.5mm |
플렉시블 전류 프로브 케이블 길이
(전기 도체 방향) |
1.8m |
| 환경 조건 |
| 작동 온도 |
10 °C – +50 °C |
| 보관 온도 |
-40 °C – +60 °C |
| 작동 습도 |
비응축(10°C 미만)
≤ 90% RH(10°C~30°C에서)
≤ 75% RH(30°C~40°C에서)
≤ 45% RH(40°C~50°C에서) |
| 작동 고도 |
3000m |
| 보관 고도 |
12,000m |
| EMC |
EN 61326-1:2006 |
| 온도 계수 |
0.1 x (지정된 정확도)/
°C(18°C 미만 또는 28°C 초과) 추가 |
| 안전 사양 |
| 안전 준수 |
CAN/CSA-C22.2 No. 61010-1-04
ANSI/UL 61010-1:2004
ANSI/ISA-61010-1 (82.02.01):2004
EN/IEC 61010-1:2001~
1000V 측정 범주(CAT) III
600V 측정 범주(CAT) IV
공해 지수 2
EN/IEC 61010-2-032:2002
EN/IEC 61010-031:2002+A1:2008 |
| 기관 승인 |
|
| 배터리 |
2AA, NEDA 15A, IEC LR6 |
