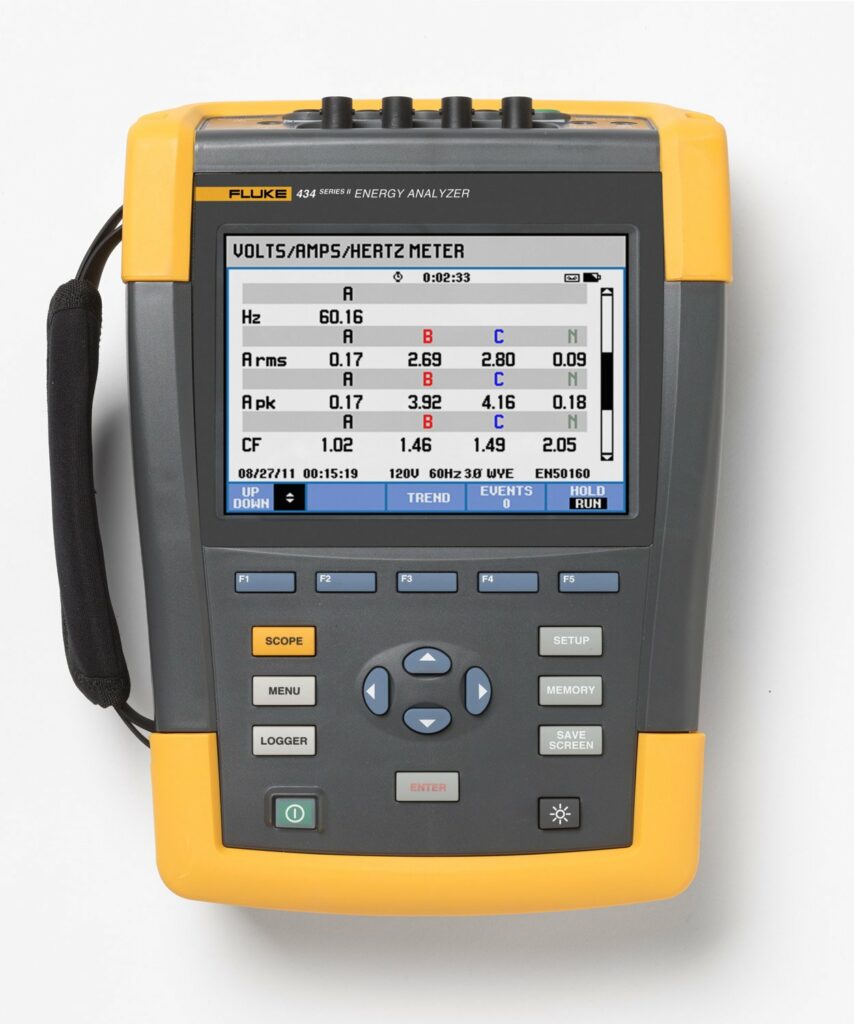

제품 사양: Fluke 434 시리즈 II 에너지 분석기
| 제품 사양 |
| 전압(V) |
모델 |
측정 범위 |
분해능 |
정확도 |
| Vrms(AC + DC) |
|
1-1000V 위상-중성 |
0.1V |
공칭 전압의 ±0.5%4 |
| Vpk |
|
1-1400Vpk |
1V |
공칭 전압의 5% |
| 전압 파고율(CF) |
1.0 > 2.8 |
0.01 |
±5% |
| Vrms½ |
|
1-1000V 위상-중성 |
0.1V |
공칭 전압의 ±1% |
| Vfund |
|
1-1000V 위상-중성 |
0.1V |
공칭 전압의 ±0.5% |
| 전류(V)(정확도는 클램프 정확도 제외) |
| 암페어(AC + DC) |
i430-Flex 1x |
5-6000A |
1A |
±0.5% ±5 카운트 |
| i430-Flex 10x |
0.5-600A |
0.1A |
±0.5% ±5 카운트 |
| 1 mV/A 1x |
5-2000A |
1A |
±0.5% ±5 카운트 |
| 1 mV/A 10x |
0.5A~200A(AC 전용) |
0.1A |
±0.5% ±5 카운트 |
| Apk |
i430-Flex |
8400Apk |
1A RMS |
±5% |
| 1mV/A |
5500Apk |
1Arms |
±5% |
| A 파고율(CF) |
1~10 |
0.01 |
±5% |
| Amps½ |
i430-Flex 1x |
5-6000A |
1A |
±1% ±10 카운트 |
| i430-Flex 10x |
0.5-600A |
0.1A |
±1% ±10 카운트 |
| 1 mV/A 1x |
5-2000A |
1A |
±1% ±10 카운트 |
| 1 mV/A 10x |
0.5A~200A(AC 전용) |
0.1A |
±1% ±10 카운트 |
| Afund |
i430-Flex 1x |
5-6000A |
1A |
±0.5% ±5 카운트 |
| i430-Flex 10x |
0.5-600A |
0.1A |
±0.5% ±5 카운트 |
| 1 mV/A 1x |
5-2000A |
1A |
±0.5% ±5 카운트 |
| 1 mV/A 10x |
0.5A~200A(AC 전용) |
0.1A |
±0.5% ±5 카운트 |
| Hz |
| Fluke 434, 공칭 50Hz |
42.50 Hz~57.50 Hz |
0.01 Hz |
±0.01Hz |
| Fluke 434, 공칭 60Hz |
51.00-69.00Hz |
0.01Hz |
±0.01Hz |
| 전력 |
| 와트(VA, var) |
i430-Flex |
최대 6000MW |
0.1W~1MW |
±1% ±10 카운트 |
| 1mV/A |
최대 2000MW |
0.1W – 1MW |
±1% ±10 카운트 |
| 역률(Cos j/DPF) |
0~1 |
0.001 |
±0.1%, 공칭 부하 조건 |
| 에너지 |
| kWh(kVAh, kvarh) |
i430-Flex 10x |
클램프 배율 및 V 공칭에 따라 다름 |
±1% ±10 카운트 |
| 에너지 손실 |
i430-Flex 10x |
클램프 배율 및 V 공칭에 따라 다름 |
±1% ± 10카운트 전선 저항 정확도 제외 |
| 고조파 |
| 고조파 순서(n) |
DC, 1-50 그룹화: IEC 61000-4-7에 따른 고조파 그룹 |
| 상호고조파 순서(n) |
OFF, 1-50 그룹화: IEC 61000-4-7에 따른 고조파 및 상호 고조파 하위 그룹 |
| 볼트% |
f |
0.0~100% |
0.1% |
±0.1% ± n x 0.1% |
| r |
0.0~100% |
0.1% |
±0.1% ± n x 0.4% |
| 절대 |
0.0-1000V |
0.1V |
±5%¹ |
| THD |
0.0~100% |
0.1% |
±2.5% |
| 암페어% |
f |
0.0~100% |
0.1% |
±0.1% ± n x 0.1% |
| r |
0.0~100% |
0.1% |
±0.1% ± n x 0.4% |
| 절대 |
0.0-600A |
0.1A |
±5% ±5 카운트 |
| THD |
0.0~100% |
0.1% |
±2.5% |
| 와트% |
f 또는 r |
0.0~100% |
0.1% |
± n x 2% |
| 절대 |
클램프 배율 및 V 공칭에 따라 다름 |
— |
±5% ±n x 2% ±10카운트 |
| THD |
0.0~100% |
0.1% |
±5% |
| 위상각 |
-360 °~+0 ° |
1 ° |
± n x 1 ° |
| 플리커 |
| Plt, Pst, Pst(1분) Pinst |
0.00~20.00 |
0.01 |
±5% |
| 불균형 |
| 볼트% |
0.0~20.0% |
0.1% |
±0.1% |
| 암페어% |
0.0~20.0% |
0.1% |
±1% |
| 메인 시그널링 |
| 임계값 레벨 |
임계값, 한계값 및 신호 지속 시간은 2개의 신호 주파수에 대해 프로그래밍 가능 |
— |
— |
| 신호 주파수 |
60-3000Hz |
0.1Hz |
|
| 상대 V% |
0-100% |
0.10% |
±0.4% |
| 절대 V3s(3초 평균) |
0.0-1000V |
0.1V |
공칭 전압의 ±5% |
| 일반 사양 |
| 케이스 |
보호 홀스터가 결합된 견고한 충격 방지용 설계, 경사가 있는 직립 위치에서 사용 시 IEC60529 IP51 규격의 방진 방적, 충격 및 진동 충격 30g, 진동: 3g 정현파, MIL-PRF-28800F Class 2에 따른 무작위 0.03g2/Hz |
| 디스플레이 |
밝기: 통상 전원 어댑터 사용 시 통상 200cd/m2, 배터리 전원 사용 시 90cd/m2, 크기: 127mm x 88mm(대각선 153mm/6.0인치) LCD 해당도: 320 x 240픽셀, 대비 및 밝기: 사용자가 조정 가능, 온도 보상 |
| 메모리 |
8GB SD 카드(SDHC 준수, FAT32 포맷) 표준, 최대 32GB 선택 사항, 화면 저장 및 기록 포함 데이터 보관용 복수 데이터 메모리(메모리 크기에 따라 다름) |
| 실시간 클록 |
추이 모드, 과도현상 디스플레이, 시스템 모니터 및 이벤트 캡처 시 시간 및 날짜 스탬프 |
| 환경 |
| 작동 온도 |
0°C~+40°C, +40°C~+50°C, 배터리 제외 |
| 보관 온도 |
-20°C – +60°C |
| 습도 |
+10°C – +30°C: 95% RH 비응축
+30°C~+40°C, 75% RH 비응축
+40°C~+50°C, 45% RH 비응축 |
| 최대 작동 고도 |
CAT IV 600 V, CAT III 1000 V에 최고 2,000 m(6666 ft)
CAT III 600 V, CAT II 1000 V에 최고 3,000 m(10,000 ft)
최대 보관 고도 12 km(40,000 ft) |
| 전자파 적합성(EMC) |
방출 및 내성 관련 EN 61326 (2005-12) |
| 인터페이스 |
미니 USB-B, PC 연결용 절연 USB 포트, SD 카드 슬롯은 기기 배터리 뒤에 있음 |
| 보증 |
주 기기 3년(부품 및 서비스), 부속품 1년 |
| 전체 제품군 사양 보기 |
1. 공칭 전압의 1%보다 같거나 큰 경우 ±5%, 공칭 전압의 1% 미만인 경우 ±0.05%
2. IEC 61000-4-30에 따른 50Hz/60Hz 공칭 주파수
3. 400Hz 측정값은 플리커, 전원 신호 및 모니터 모드에 지원되지 않습니다.
4. 50V~500V의 공칭 전압 |
