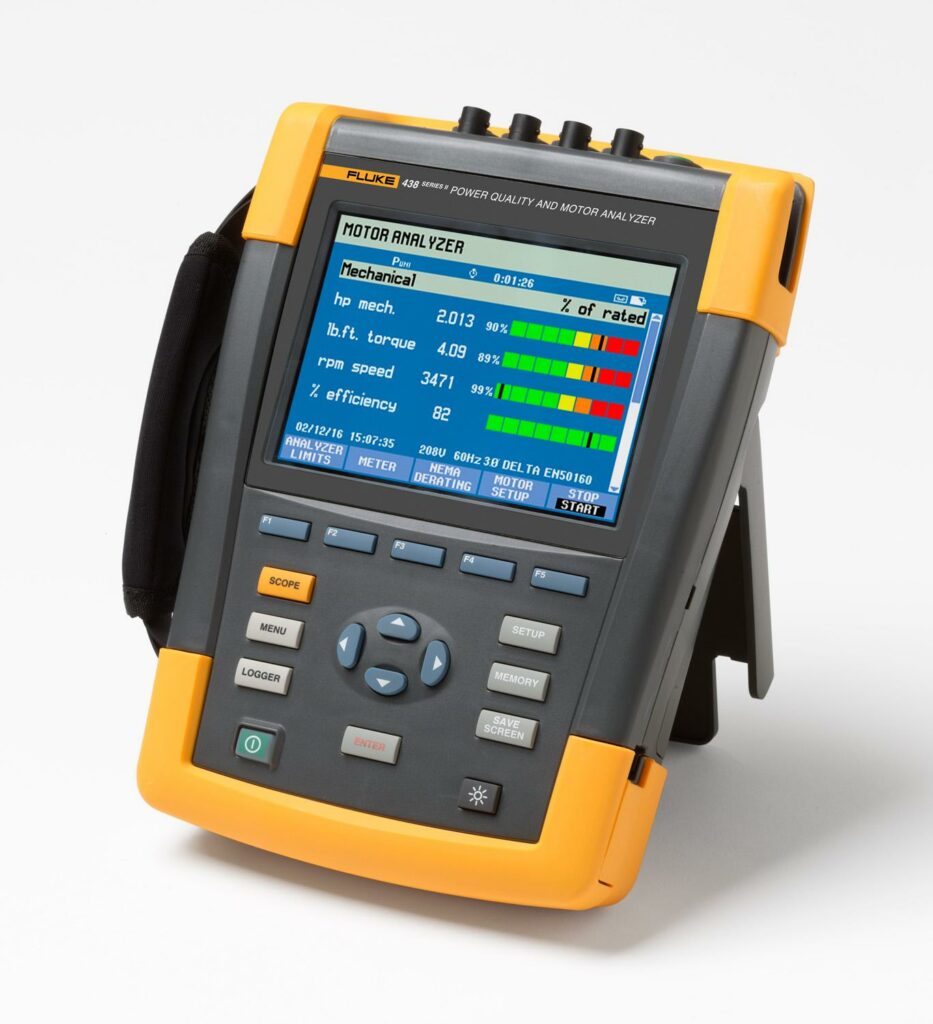

제품 사양: Fluke 438-II 전력 품질 및 모터 분석기
| 드라이브 측정 세부 정보 |
| 모터 유형 |
3상 비동기식(유도) |
| 전원 |
가변 주파수 드라이브 |
| 모터 주파수 범위 |
40Hz~70Hz |
| 공칭 V/f 곡선의 과전압/부족전압(%) |
-15%~+15% |
| 반송파 주파수 범위 |
2.5kHz~20kHz |
| 438-II에서 사용하는 가변 속도 드라이브 기술 |
| 인버터 유형 |
VSI만(전압 제어)* |
| 제어 방법 |
V/f 제어, 오픈 루프 벡터, 폐쇄형 루프 벡터, 엔코더가 포함된 드라이브. |
| 주파수 |
40~70 Hz |
| * VSI 드라이브는 가장 일반적인 드라이브입니다 대안으로 사용되는 SCI 드라이브는 고전력 응용 분야에 사용됩니다. |
| 438-II에서 사용하지 않는 가변 속도 드라이브 기술 |
| 인버터 유형 |
전류 소스 인버터(CSI) |
| 모터 유형 |
비동기식(DC, 스테퍼, 영구 자석 등) |
| 모터 주파수 |
< 40Hz 및 > 70Hz |
| 기계적 사양 |
| 기계 측정은 3선 연결의 직접 온라인 모터에서 수행할 수 있습니다. |
| |
범위 |
분해능 |
정확도 |
기본 제한 |
| 모터 측정 |
기계적 모터
출력 |
0.7kW~746kW
1hp~1000hp |
0.1kW
0.1hp |
±3% ="1"
±3% ="1" |
100% = 정격 전력
100% = 정격 전력 |
| 토크 |
0Nm~10 000Nm
0lbft~10 000lbft |
0.1Nm
0.1lbft |
±5% ="1"
±5% ="1" |
100% = 정격 토크
100% = 정격 토크 |
| rpm |
0rpm~3600rpm |
1rpm |
±3% ="1" |
100% = 정격 rpm |
| 효율성 |
0-100% |
0.10% |
±3% ="1" |
해당 없음 |
| 불균형(NEMA) |
0-100% |
0.10% |
±0.15% |
5% |
고조파 전압*
계수(NEMA) |
0~0.20 |
– |
±1.5% |
0.15 |
불균형 저감*
계수 |
0.7~1.0 |
– |
참고 |
해당 없음 |
고조파 저감*
계수 |
0.7~1.0 |
– |
참고 |
해당 없음 |
총 NEMA 저감*
계수 |
0.5~1.0 |
– |
참고 |
해당 없음 |
| * 저감 계수는 가변 주파수 드라이브에서 전원을 공급받는 모터에는 적용되지 않습니다. |
| 참고: |
모터 설계 유형 NEMA A, B, C, D & E 및 IEC 유형 H 및 N이 지원됩니다.
정격 토크는 정격 전력과 정격 속도에서 계산됩니다.
모터 측정의 업데이트 비율은 초당 1x입니다.
기본 추세 기간은 1주입니다. |
="1"모터 설계 유형 기타를 선택할 때 5% 오차 추가
모터 전력이 정격 전력의 30%를 초과하는 경우 유효한 사양
사양은 안정적인 작동 온도에 유효합니다. 안정적인 온도를 얻으려면 전체 부하에서
1시간 이상 모터를 실행합니다(모터가 50HP 이상인 경우 2~3시간). |
| 전기적 사양 |
| |
모델 |
측정 범위 |
분해능 |
정확도 |
| 전압(V) |
| Vrms(ac+dc) |
435-II |
1-1000V 위상-중성 |
0.01V |
공칭 전압의 ±0.1%**** |
| Vpk |
– |
1-1400Vpk |
1V |
공칭 전압의 5% |
| 전압 파고율(CF) |
– |
1.0 > 2.8 |
0.01 |
±5% |
| Vrms½ |
435-II |
|
0.1V |
공칭 전압의 ±0.2% |
| Vfund |
435-II |
|
0.1V |
공칭 전압의 ±0.1% |
| 전류(V)(정확도는 클램프 정확도 제외) |
| Amps(ac+dc) |
i430-Flex 1x |
5-6000A |
1A |
±0.5% ±5 카운트 |
| i430-Flex 10x |
0.5-600A |
0.1A |
±0.5% ±5 카운트 |
| 1mV/A 1x |
5-2000A |
1A |
±0.5% ±5 카운트 |
| 1mV/A 10x |
0.5-200A(ac 전용) |
0.1A |
±0.5% ±5 카운트 |
| Apk |
i430-Flex |
8400Apk |
1A RMS |
±5% |
| 1mV/A |
5500Apk |
1A RMS |
±5% |
| A 파고율(CF) |
– |
1 ~ 10 |
0.01 |
±5% |
| Amps½ |
i430-Flex 1x |
5A~6000A |
1A |
±1% ±10 카운트 |
| i430-Flex 10x |
0.5-600A |
0.1A |
±1% ±10 카운트 |
| 1mV/A 1x |
5A~2000A |
1A |
±1% ±10 카운트 |
| 1mV/A 10x |
0.5-200A(ac 전용) |
0.1A |
±1% ±10 카운트 |
| Afund |
i430-Flex 1x |
5-6000A |
1A |
±0.5% ±5 카운트 |
| i430-Flex 10x |
0.5-600A |
0.1A |
±0.5% ±5 카운트 |
| 1mV/A 1x |
5-2000A |
1A |
±0.5% ±5 카운트 |
| 1mV/A 10x |
0.5-200A(ac 전용) |
0.1A |
±0.5% ±5 카운트 |
| 헤르쯔 |
| Hz |
Fluke 435, 공칭 50Hz |
42.500Hz~57.500Hz |
0.001Hz |
±0.01Hz |
| Fluke 435, 공칭 60Hz |
51.000-69.000Hz |
0.001Hz |
±0.01Hz |
| 전력 |
| 와트(VA, var) |
i430-Flex |
최대 6000MW |
0.1W~1MW |
±1% ±10 카운트 |
| 1mV/A |
최대 2000MW |
0.1W~1MW |
±1% ±10 카운트 |
| 역률(Cos j/DPF) |
– |
0~1 |
0.001 |
±0.1%, 공칭 부하 조건 |
| 에너지 |
| kWh(kVAh, kvarh) |
i430-Flex 10x |
클램프 배율 및 V 공칭에 따라 다름 |
±1% ±10 카운트 |
| 에너지 손실 |
i430-Flex 10x |
클램프 배율 및 V 공칭에 따라 다름 |
±1% ± 10카운트 전선 저항 정확도 제외 |
| 고조파 |
| 고조파 순서(n) |
– |
DC, 1-50 그룹화: IEC 61000-4-7에 따른 고조파 그룹 |
| 상호고조파 순서(n) |
– |
OFF, 1-50 그룹화: IEC 61000-4-7에 따른 고조파 및 상호 고조파 하위 그룹 |
| 볼트 |
%f |
0.0~100% |
0.1% |
±0.1% ±n x 0.1% |
| %r |
0.0~100% |
0.1% |
±0.1% ±n x 0.4% |
| 절대 |
0.0~1000V |
0.1V |
±5% * |
| THD |
0.0~100% |
0.1% |
±2.5% |
| 암페어 |
%f |
0.0~100% |
0.1% |
±0.1% ±n x 0.1% |
| %r |
0.0~100% |
0.1% |
±0.1% ±n x 0.4% |
| 절대 |
0.0~600A |
0.1A |
±5% ±5 카운트 |
| THD |
0.0~100% |
0.1% |
±2.5% |
| 와트 |
%f 또는 %r |
0.0~100% |
0.1% |
±n x 2% |
| 절대 |
클램프 배율 및 V 공칭에 따라 다름 |
– |
±5% ±n x 2% ±10 카운트 |
| THD |
0.0%~100% |
0.1% |
±5% |
| 위상각 |
– |
-360°~+0° |
1° |
±n x 1° |
| 플리커 |
| Plt, Pst, Pst(1분) Pinst |
– |
0.00~20.00 |
0.01 |
±5% |
| 불균형 |
| 볼트 |
% |
0.0~20.0% |
0.1% |
±0.1% |
| 암페어 |
% |
0.0~20.0% |
0.1% |
±1% |
| 전원 신호 |
| 임계치 |
– |
임계값, 한계값 및 신호 지속 시간은 2개의 신호 주파수에 대해 프로그래밍 가능 |
– |
– |
| 신호 주파수 |
– |
60-3000Hz |
0.1Hz |
– |
| 상대 V% |
– |
0-100% |
0.10% |
±0.4% |
| 절대 V3s (3초 평균) |
– |
0.0-1000V |
0.1V |
공칭 전압의 ±5% |
| 일반 사양 |
| 케이스 |
보호 홀스터가 결합된 견고한 충격 방지용 설계 경사가 있는 직립 위치에서 사용 시 IEC60529 IP51 규격의 방진 방적, 충격 및 진동 충격 30g, 진동: 3g 정현파, MIL-PRF-28800F Class 2에 따른 무작위 0.03g2/Hz |
| 디스플레이 |
밝기: 통상 전원 어댑터 사용 시 통상 200cd/m2, 배터리 전원 사용 시 90cd/m2, 크기: 127mm x 88mm(대각선 153mm/6.0인치) LCD 해당도: 320 x 240픽셀, 대비 및 밝기: 사용자가 조정 가능, 온도 보상 |
| 메모리 |
8GB SD 카드(SDHC 준수, FAT32 포맷) 표준, 최대 32GB 선택 사항, 화면 저장 및 기록 포함 데이터 보관용 복수 데이터 메모리(메모리 크기에 따라 다름) |
| 실시간 클록 |
추이 모드, 과도현상 디스플레이, 시스템 모니터 및 이벤트 캡처 시 시간 및 날짜 스탬프 |
| 환경 |
| 작동 온도 |
0°C ~ +40°C; +40°C ~ +50°C, 배터리 제외 |
| 보관 온도 |
-20°C – +60°C |
| 습도 |
+10°C – +30°C: 95% RH 비응축
+30°C~+40°C: 75% RH 비응축
+40°C~+50°C: 45% RH 비응축 |
| 최대 작동 고도 |
CAT IV 600V, CAT III 1000V에 최고 2,000m(6,666ft)
CAT III 600V, CAT II 1000V에 최고 3,000m(10,000ft)
최대 보관 고도 12km(40,000ft) |
| 전자파 적합성(EMC) |
방출 및 내성 관련 EN 61326 (2005-12) |
| 인터페이스 |
미니 USB-B, PC 연결용 절연 USB 포트, SD 카드 슬롯은 기기 배터리 뒤에 있음 |
| 보증 |
주 기기 3년(부품 및 서비스), 부속품 1년 |
|
* 공칭 전압의 1% 이상인 경우 ± 5%, 공칭 전압의 1% 미만인 경우 ± 0.05%
** IEC 61000-4-30에 따른 50Hz/60Hz 공칭 주파수
*** 00Hz 측정값은 플리커, 전원 신호 및 모니터 모드에 지원되지 않음.
****50-500V의 공칭 전압.
|
전기 모터 분석
기계 출력의 경우 모터 토크 및 속도와 함께 기계 출력 전력을 즉시 확인할 수 있습니다. 기계 출력 전력과 전력의 즉각적인 비교를 통해 실시간 효율 측정을 제공합니다. 이 기능으로 각 작동 주기의 기계 성능을 쉽게 측정할 수 있습니다.
부하 및 전기 조건이 달라지면 NEMA 저감 화면이 업데이트되며 새 측정값은 허용 오차 그래프에 "+"로 플로팅됩니다. 이 예에서는 모터가 허용 오차 내에 있지만 서비스 계수에 가까움을 확인할 수 있습니다. 이는 전력 품질 경감, 모터 유지보수 또는 기타 성능 개선 조정이 필요할 수도 있다는 의미입니다. 장시간에 걸쳐 이러한 테스트들을 자주 수행하면 확인된 벤치마크 및 성능 추세를 작성할 수 있어 충분한 정보를 바탕으로 유지보수 투자를 결정할 수 있습니다.
