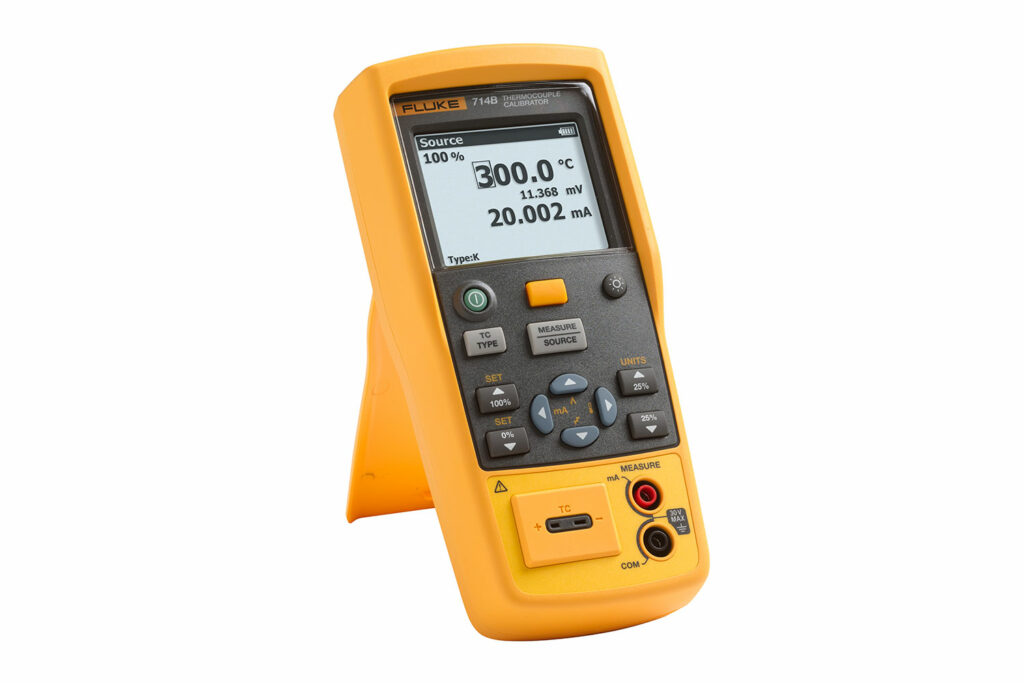

제품 사양: Fluke 714B 열전쌍 교정기
| 일반 사양 |
| 단자와 접지 사이 또는 두 단자 사이의 최대 전압 |
30V |
| 작동 온도 |
-10°C~50°C |
| 보관 온도 |
-30°C~60°C |
| 작동 고도 |
2,000m |
| 보관 고도 |
12,000m |
| 상대 습도(응축 없이 % RH 작동) |
비응축
90%(10°C~30°C)
75%(30°C~40°C)
45%(40°C~50°C)
(응축 현상 없음) |
| 진동 요구 사항 |
MIL-T-28800E, Class 2 |
| 낙하 테스트 요구 사항 |
1m |
| IP 정격 |
IEC 60529: IP52 |
| 전자기 환경 |
IEC 61326-1, 휴대형 |
| 안전 |
IEC 61010-1, 최대 접지 30V, 오염 등급 2 |
| 전원 공급 장치 |
AA NEDA 1.5A IEC LR6 배터리 4개 |
| 크기(HxWxL) |
52.5 x 84 x 188.5 mm |
| 중량 |
515g |
| DC mA 측정 |
| 해상도 |
범위 |
정확도(판독값의 % + 카운트) |
| 0~24mA |
0.001mA |
0.010% + 2μA |
| 온도 계수 |
±(판독값의 0.002% + 범위의 0.002%)/°C(18°C 미만 또는 28°C 초과) |
| 밀리볼트 측정 및 소싱 |
| 해상도 |
범위 |
정확도(판독값의 % + 카운트) |
| -10mV~75mV |
0.01mV |
0.015% + 10μA |
| 온도 계수 |
±(판독값의 0.002% + 범위의 0.002%)/°C(18°C 미만 또는 28°C 초과) |
| 열전쌍 입력 및 출력 |
| TC 유형 |
범위(°C) |
측정(°C) |
소스(°C) |
| 1년 |
2년 |
1년 |
2년 |
| E |
-250~200°C |
1.3 |
2.0 |
0.6 |
0.9 |
| -200~-100°C |
0.5 |
0.8 |
0.3 |
0.4 |
| -100~600°C |
0.3 |
0.4 |
0.3 |
0.4 |
| 600~1000°C |
0.4 |
0.6 |
0.2 |
0.3 |
| N |
-200~-100°C |
1.0 |
1.5 |
0.6 |
0.9 |
| -100~900°C |
0.5 |
0.8 |
0.5 |
0.8 |
| 900~1300°C |
0.6 |
0.9 |
0.3 |
0.4 |
| J |
-210~-100°C |
0.6 |
0.9 |
0.3 |
0.4 |
| -100~800°C |
0.3 |
0.4 |
0.2 |
0.3 |
| 800~1200°C |
0.5 |
0.8 |
0.3 |
0.3 |
| K |
-200~-100°C |
0.7 |
1.0 |
0.4 |
0.6 |
| -100~400°C |
0.3 |
0.4 |
0.3 |
0.4 |
| 400~1200°C |
0.5 |
0.8 |
0.3 |
0.4 |
| 1200~1372°C |
0.7 |
1.0 |
0.3 |
0.4 |
| T |
-250~-200°C |
1.7 |
2.5 |
0.9 |
1.4 |
| -200~0°C |
0.6 |
0.9 |
0.4 |
0.6 |
| 0~400°C |
0.3 |
0.4 |
0.3 |
0.4 |
| B |
600~800°C |
1.3 |
2.0 |
1.0 |
1.5 |
| 800~1000°C |
1.0 |
1.5 |
0.8 |
1.2 |
| 1000~1820°C |
0.9 |
1.3 |
0.8 |
1.2 |
| R |
-20~0°C |
2.3 |
2.8 |
1.2 |
1.8 |
| 0~100°C |
1.5 |
2.2 |
1.1 |
1.7 |
| 100~1767°C |
1.0 |
1.5 |
0.9 |
1.4 |
| S |
-20~0°C |
2.3 |
2.8 |
1.2 |
1.8 |
| 0~200°C |
1.5 |
2.1 |
1.1 |
1.7 |
| 200~1400°C |
0.9 |
1.4 |
0.9 |
1.4 |
| 1400~1767°C |
1.1 |
1.7 |
1.0 |
1.5 |
| C |
0~800°C |
0.6 |
0.9 |
0.6 |
0.9 |
| 800~1200°C |
0.8 |
1.2 |
0.7 |
1.0 |
| 1200~1800°C |
1.1 |
1.6 |
0.9 |
1.4 |
| 1800~2316°C |
2.0 |
3.0 |
1.3 |
2.0 |
| L |
-200~-100°C |
0.6 |
0.9 |
0.3 |
0.4 |
| -100~800°C |
0.3 |
0.4 |
0.2 |
0.3 |
| 800~900°C |
0.5 |
0.8 |
0.2 |
0.3 |
| U |
-200~0°C |
0.6 |
0.9 |
0.4 |
0.6 |
| 0~600°C |
0.3 |
0.4 |
0.3 |
0.4 |
| BP |
0~1000°C |
1.0 |
1.5 |
0.4 |
0.6 |
| 1000~2000°C |
1.6 |
2.4 |
0.6 |
0.9 |
| 2000~2500°C |
2.0 |
3.0 |
0.8 |
1.2 |
| XK |
-200~300°C |
0.2 |
0.3 |
0.2 |
0.5 |
| 300~800°C |
0.4 |
0.6 |
0.3 |
0.6 |
| G |
100~300°C |
1.6 |
2.4 |
1.2 |
1.8 |
| 300~1500°C |
1.0 |
1.5 |
1.0 |
1.5 |
| 1500~2320°C |
2.0 |
3.0 |
1.6 |
2.4 |
| D |
0~300°C |
1.6 |
2.4 |
1.2 |
1.8 |
| 300~1500°C |
1.0 |
1.5 |
1.0 |
1.5 |
| 1500~2315°C |
2.0 |
3.0 |
1.6 |
2.4 |
| P |
0~1000°C |
1.6 |
2.4 |
0.6 |
0.9 |
| 1000~1395°C |
2.0 |
3.0 |
0.8 |
1.2 |
| M |
-50~100°C |
1.0 |
1.5 |
0.4 |
0.6 |
| 100~1000°C |
1.6 |
2.4 |
0.6 |
0.9 |
| 1000~1410°C |
2.0 |
3.0 |
0.8 |
1.2 |
