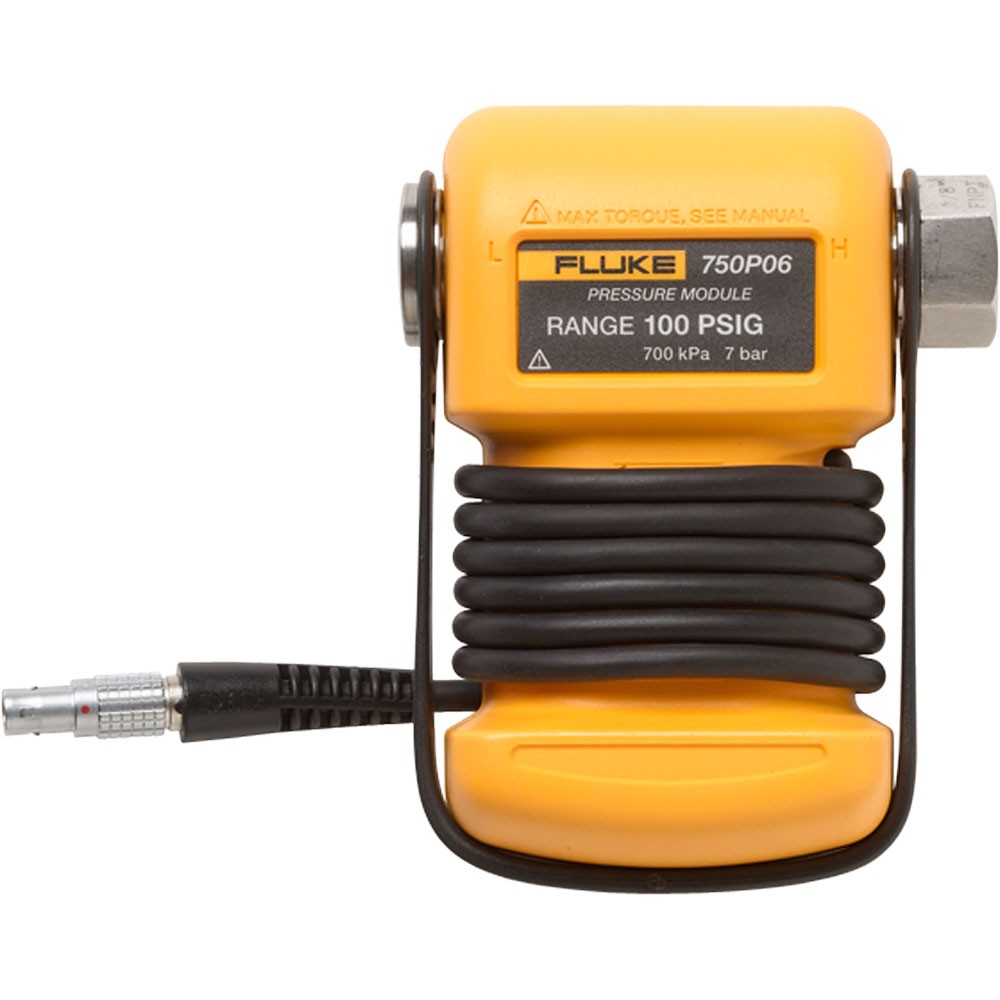

FLUKE 750P 시리즈 압력모듈

제품 개요: Fluke 750P 시리즈 압력 모듈

완벽한 압력 모듈 제품군

48가지의 압력 모듈을 갖춘 제품군으로서 0~1inH₂, 0~10,000psi(2.5mBar~690bar) 범위의 압력 교정을 수행할 수 있습니다.

게이지 압력 모듈은 하나의 압력 피팅을 가지며 대기압에 대한 압력을 측정합니다. 차동 압력 모듈은 두 개의 압력 피팅을 가지며 하이 피팅 대 로우 피팅에 적용된 압력차를 측정합니다. 각 모듈에는 범위, 과압력 및 미디어 호환성에 대한 라벨이 명확하게 표시되어 있습니다. 모든 모듈은 NPT, metric (BSP) 및 M20 어댑터를 포함합니다. 모든 문서, 다기능 및 압력 교정기와 호환됩니다(Fluke 754, 752, 726, 725, 721, 719Pro, 719, 717 및 레거시 741, 743, 744, 701 및 702 교정기 포함).

빠르고 손쉬운 측정

Fluke 750P 시리즈 압력 모듈은 사용이 간편합니다. 압력을 측정하려면, 압력 소스 또는 핸드 펌프에 압력 모듈을 연결한 후 교정기에 압력 모듈 케이블을 연결합니다. 압력 소스에서 압력을 적용하면 교정기에 디지털로 표시됩니다. 버튼을 누를 때, 해당 압력은 11개의 다양한 엔지니어링 유닛에 표시될 수 있습니다. 750 시리즈 문서 프로세스 교정기와 사용할 때, 읽은 압력은 날짜/시간 스탬프로 찍히며 나중에 다시 읽을 수 있도록 전자식으로 저장됩니다. 해당 작업은 시간을 절약하며, 오류를 제거하고, 품질 기준 및 규정 준수를 지원합니다.

다음과 같은 세미나 중에서 선택할 수 있습니다.

차동 모듈
게이지 모듈
고압 센서
절대 모듈
압력 모듈
이중 범위 모듈
기준 모듈

주요 기능

75X 및 720 시리즈 캘리브레이터의 정확한 압력 측정

750P 시리즈 압력 모듈은 Fluke 750 및 740 시리즈 DPC와 725, 726 MPC에 장착하여 게이지, 차압 및 절대압을 측정할 수 있는 이상적인 제품입니다.

0.025% 기준 불확도
6개월 및 1년 사양
온도 보정 0°C~50°C
아날로그 손실 또는 오류 없이 캘리브레이터와 디지털 통신
다양한 범위 선택
게이지, 차압, 이중 범위, 절대 및 진공 압력 측정 모델

제품 사양: Fluke 750P 시리즈 압력 모듈

차동 모듈 사양
모델	매개변수/범위		버스트 등급⁶	고압 측 매개체²	저압 측 매개체²
750P00	0~1 inH₂O(0~2.5mBar)		30X	건조 공기	건조 공기
750P01	0~10 inH₂O(0~25mBar)		3X	건조 공기	건조 공기
750P02	0~1psi(0~70mBar)		3X	건조 공기	건조 공기
750P22	0~1psi(0~70mBar)		3X	316SS	건조 공기
750P03	0~5psi(0~350mBar)		3X	건조 공기	건조 공기
750P23	0~5psi(0~350mBar)		4X	316SS	건조 공기
750P04	0~15psi(0~1bar)		3X	건조 공기	건조 공기
750P24	0~15psi(0~1bar)		4X	316SS	건조 공기
모델	기준 불확도⁴	총 불확도 1년 (15~35°C)	총 불확도 1년¹	총 불확도 6개월 (15~35°C)	총 불확도 6개월¹
750P00	±0.15%	±0.3%	±0.35%	±0.25%	±0.30%
750P01	±0.1%	±0.2%	±0.3%	±0.15%	±0.25%
750P02	±0.050%	±0.1%	±0.15%	±0.075%	±0.125%
750P22	±0.050%	±0.1%	±0.15%	±0.075%	±0.125%
750P03	±0.02%	±0.04%	±0.05%	±0.035%	±0.04%
750P23	±0.02%	±0.04%	±0.05%	±0.035%	±0.04%
750P04	±0.0175%	±0.035%	±0.045%	±0.03%	±0.04%
750P24	±0.0175%	±0.035%	±0.045%	±0.03%	±0.04%
게이지 모듈 사양
모델	매개변수/범위		버스트 등급⁶	고압 측 매개체²	저압 측 매개체²
750P05	0~30psi(0~2bar)		4X	316SS	해당 없음
750P06	0~100psi(0~7bar)		4X	316SS	해당 없음
750P27	0~300psi(0~20bar)		4X	316SS	해당 없음
750P07	0~500psi(0~35bar)		4X	316SS	해당 없음
750P08	0~1000psi(0~70bar)		3X	316SS	해당 없음
750P09	0~1500psi(0~100bar)		3X	316SS	해당 없음
750P2000	0~2000psi(0~140bar)		3X	316SS	해당 없음
모델	기준 불확도⁴	총 불확도 1년 (15~35°C)	총 불확도 1년¹	총 불확도 6개월 (15~35°C)	총 불확도 6개월¹
750P05	±0.0175%	±0.035%	±0.045%	±0.03%	±0.04%
750P06	±0.0175%	±0.035%	±0.045%	±0.03%	±0.04%
750P27	±0.0175%	±0.035%	±0.045%	±0.03%	±0.04%
750P07	±0.0175%	±0.035%	±0.045%	±0.03%	±0.04%
750P08	±0.0175%	±0.035%	±0.045%	±0.03%	±0.04%
750P09	±0.0175%	±0.035%	± 0.045%	±0.03%	±0.04%
750P2000	±0.0175%	±0.035%	± 0.045%	±0.03%	±0.04%
고압 모듈 사양
모델	매개변수/범위		버스트 등급⁶	고압 측 매개체²	저압 측 매개체²
750P29	0~3000psi(0~200bar)		3X	316SS	해당 없음
750P30	0~5000psi(0~340bar)		3X	316SS	해당 없음
750P31	0~10000 psi (0~700 bar)		2X	316SS	해당 없음
모델	기준 불확도⁴	총 불확도 1년 (15~35°C)	총 불확도 1년¹	총 불확도 6개월 (15~35°C)	총 불확도 6개월¹
750P29	±0.0175%	±0.035%	±0.045%	±0.03%	±0.04%
750P30	±0.0175%	±0.035%	±0.045%	±0.03%	±0.04%
750P31	±0.0175%	±0.035%	±0.045%	±0.03%	±0.04%
절대 모듈 사양
모델	매개변수/범위		버스트 등급⁶	고압 측 매개체²	저압 측 매개체²
750PA3	0~5psia(0~350mBar)		4X	316SS	해당 없음
750PA4	0~15psia(0~1bar)		4X	316SS	해당 없음
750PA5	0~30psia(0~2bar)		4X	316SS	해당 없음
750PA6	0~100psia(0~7bar)		4X	316SS	해당 없음
750PA27	0~300psia(0~20bar)		4X	316SS	해당 없음
750PA7	0~500 psia (0~35 bar)		4X	316SS	해당 없음
750PA8	0~1000 psia(0~70 bar)		3X	316SS	해당 없음
750PA9	0~1500 psia(0~100 bar)		3X	316SS	해당 없음
모델	기준 불확도⁴	총 불확도 1년 (15~35°C)	총 불확도 1년¹	총 불확도 6개월 (15~35°C)	총 불확도 6개월¹
750 PA3	±0.03%	±0.06%	±0.07%	±0.05%	±0.06%
750 PA4	±0.03%	±0.06%	±0.07%	±0.05%	±0.06%
750 PA5	±0.03%	±0.06%	±0.07%	±0.05%	±0.06%
750 PA6	±0.03%	±0.06%	±0.07%	±0.05%	±0.06%
750PA27	±0.03%	±0.06%	±0.07%	±0.05%	±0.06%
750PA7	±0.03%	±0.06%	±0.07%	±0.05%	±0.06%
750PA8	±0.03%	±0.06%	±0.07%	±0.05%	±0.06%
750PA9	±0.03%	±0.06%	±0.07%	±0.05%	±0.06%
압력 모듈 사양
모델	매개변수/범위		버스트 등급⁶	고압 측 매개체²	저압 측 매개체²
750PV3	-5psi(-350mBar)		4X	316SS	건조 공기
750PV4	-15psi(-1bar)		4X	316SS	건조 공기
모델	기준 불확도⁴	총 불확도 1년 (15~35°C)	총 불확도 1년¹	총 불확도 6개월 (15~35°C)	총 불확도 6개월¹
750PV3	±0.03%	±0.06%	±0.07%	±0.05%	±0.06%
750PV4	±0.03%	±0.06%	±0.07%	±0.05%	±0.06%
이중 범위 사양
모델	매개변수/범위		버스트 등급⁶	고압 측 매개체²	저압 측 매개체²
750PD2	-1~1psi(-70~70mBar)		4X	316SS	건조 공기
750PD3	-5~5psi(-350~350mBar)		4X	316SS	건조 공기
750PD10	-10~10psi(-700~700mBar)		4X	316SS	건조 공기
750PD4	-15~15 psi (-1~1 bar)		4X	316SS	건조 공기
750PD5	-15~30psi(-1~2bar)		4X	316SS	—
750PD50	-15~50psi(-1~3.5bar)		4X	316SS	—
750PD6	-15~100 psi (-1~7 bar)		4X	316SS	—
750PD7	-15~200 psi (-1~14 bar)		4X	316SS	—
750PD27	-15~300 psi (-1~20 bar)		4X	316SS	—
모델	기준 불확도⁴	총 불확도 1년 (15~35°C)	총 불확도 1년¹	총 불확도 6개월 (15~35°C)	총 불확도 6개월¹
750PD2	±0.05%	±0.1%	±0.15%	±0.075%	±0.125%
750 PD3	±0.03%	±0.06%	±0.07%	±0.05%	±0.06%
750PD10	±0.025%	±0.05%	±0.07%	±0.04%	±0.06%
750PD4	±0.0175%	±0.035%	±0.045%	±0.03%	± 0.04%
750PD5	± 0.0175%	± 0.035%	± 0.045%	±0.03%	± 0.04%
750PD50	± 0.0175%	± 0.035%	± 0.045%	±0.03%	± 0.04%
750PD6	± 0.0175%	± 0.035%	± 0.045%	±0.03%	± 0.04%
750PD7	± 0.0175%	± 0.035%	± 0.045%	±0.03%	± 0.04%
750PD27	± 0.0175%	± 0.035%	± 0.045%	±0.03%	± 0.04%
기준 모듈 사양
모델	매개변수/범위		버스트 등급⁶	고압 측 매개체²	저압 측 매개체²
750R04⁵	0~15psi(0~1bar)		3X	건조 공기	건조 공기
750R06⁵	0~100psi(0~7bar)		4X	316SS	—
750R27	0~300psi(0~20bar)		4X	316SS	—
750R07	0~500psi(0~35bar)		4X	316SS	—
750R08⁵	0~1000psi(0~70bar)		3X	316SS	—
750R29	0~3000psi(0~200bar)		3X	316SS	—
750R30	0~5000psi(0~340bar)		3X	316SS	—
750R31⁵	0~10000 psi (0~700 bar)		2X	316SS	—
750RD5	-15~30psi(-1~2bar)		4X	건조 공기	—
750RD6⁵	-12~100 psi (-1~7 bar)		4X	316SS	—
750RD27	-12~300psi(-0.8~20bar)		4X	316SS	—
모델	기준 불확도⁴	총 불확도 1년 (15~35°C)	총 불확도 1년¹	총 불확도 6개월 (15~35°C)	총 불확도 6개월¹
750R04⁵	FS의 ±0.01%	FS의 ±0.02%	FS의 ±0.04%	FS의 ±0.015%	FS의 ±0.035%
750R06⁵	FS의 ±0.01%	FS의 ±0.02%	FS의 ±0.04%	FS의 ±0.015%	FS의 ±0.035%
750R27	FS의 ±0.01%	FS의 ±0.02%	FS의 ±0.04%	FS의 ±0.015%	FS의 ±0.035%
750R07	FS의 ±0.01%	FS의 ±0.02%	FS의 ±0.04%	FS의 ±0.015%	FS의 ±0.035%
750R08⁵	FS의 ±0.01%	FS의 ±0.02%	FS의 ±0.04%	FS의 ±0.015%	FS의 ±0.035%
750R29	FS의 ±0.01%	FS의 ±0.02%	FS의 ±0.04%	FS의 ±0.015%	FS의 ±0.035%
750R30	FS의 ±0.01%	FS의 ±0.02%	FS의 ±0.04%	FS의 ±0.015%	FS의 ±0.035%
750R31⁵	FS의 ±0.01%	FS의 ±0.02%	FS의 ±0.04%	FS의 ±0.015%	FS의 ±0.035%
750RD5	FS의 ±0.01%	FS의 ±0.02%	FS의 ±0.04%	FS의 ±0.015%	FS의 ±0.035%
750RD6⁵	FS의 ±0.01%	FS의 ±0.02%	FS의 ±0.04%	FS의 ±0.015%	FS의 ±0.035%
750RD27	FS의 ±0.01%	FS의 ±0.02%	FS의 ±0.04%	FS의 ±0.015%	FS의 ±0.035%
1. 전체 불확도, 온도 범위 0°C~+50°C에서 풀 스팬 %, 1년 간격 전체 불확도, 온도 범위 -10°C~0°C에서 풀 스팬의 1.0%, 1년 간격 -10 °C~0°C의 범위로 사용 가능한 6개월 사양은 없음 2. "비부식성 가스"는 호환되는 미디어로서 건조 공기 또는 비부식성 가스를 나타냅니다. “스테인리스 스틸 316-SS”는 타입 316 스테인리스 스틸과 호환 가능한 매체를 나타냅니다. 3. 별도의 지침이 없는 한 풀 스팬의 사양 %입니다. 4. 기준 오차는 24시간 동안 교정된 데이터에 대한 사양입니다. 5. 기준 등급 모듈이 고정식 분해능 제품(717, 718, 719 시리즈, 725 및 726) 교정기로 사용되는 경우 전체 정확도 사양에 ± 1을 추가하십시오. 6. 버스트 등급 사양은 정격 버스트 압력에 대해 모듈의 제곱배 풀 스케일을 나타냅니다.
