Type 1 및 Type 2 커넥터가 포함된 FEV300 테스트 어댑터 키트는 AC 충전을 위한 충전기 모드 3의 기능성과 안전성을 테스트하도록 설계되었습니다.

어댑터는 전기 자동차를 대신하여 전압/전류 출력을 활성화하는 충전 사이클을 열어 설비 테스터(예: Fluke 1664 FC) 및/또는 휴대용 오실로스코프(예: Fluke 120B 시리즈 산업용 ScopeMeter®)와 같은 적절한 테스트 계기와 함께 테스트를 수행할 수 있게 합니다.

어댑터 키트로 충전기를 IEC/EN 61851-1 및 IEC/HD 60364-7-722에 따라 테스트할 수 있습니다.

• 근접 파일럿(PP) 상태 “케이블 시뮬레이션”: PP 상태 로터리 스위치를 사용하여 어댑터 충전 케이블의 다양한 전류 용량을 시뮬레이션할 수 있습니다.
• 컨트롤 파일럿(CP) 상태 “차량 시뮬레이션”: CP 상태 로터리 스위치 선택기를 사용하여 다양한 충전 상태를 시뮬레이션할 수 있습니다.
• CP 오류 “E” 시뮬레이션, PE(접지 결함) 오류 시뮬레이션

두 종류의 커넥터

Type 1 차량 커넥터가 있는 EV 충전기에 연결하려면 FEV300-CON-TY1 Type 1 플러그를 사용하십시오.

Type 2 소켓 콘센트가 있는 EV 충전기, 또는 Type 2 차량 커넥터가 있는 EV 충전기에 연결하려면 FEV300-CON-TY2 Type 2 플러그를 사용하십시오.

단순성 및 편의성

Fluke 테스트 및 측정 도구 포트폴리오와 안전하게 통합되는 하나의 어댑터에서 접지 결함 확인, 전선 절연, 측정 전압 및 듀티 사이클을 포함한 다양한 테스트를 수행하여 충전에 사용할 수 있는 최대 전류를 확인할 수 있습니다.

FEV300은 CP(컨트롤 파일럿) 및 PE(접지 결함) 오류를 시뮬레이션할 수 있으며 전압이 존재하는지 쉽게 확인할 수 있도록 3개의 LED 램프에 의한 별도의 위상 표시 기능을 포함하고 있습니다.

충전기 문제 해결을 위해 전기 자동차를 현장에 가져올 필요가 없습니다.

어댑터를 충전기에 연결하면 전기 자동차처럼 작동하여 간편하게 성능 및 유지보수 테스트를 수행할 수 있습니다.

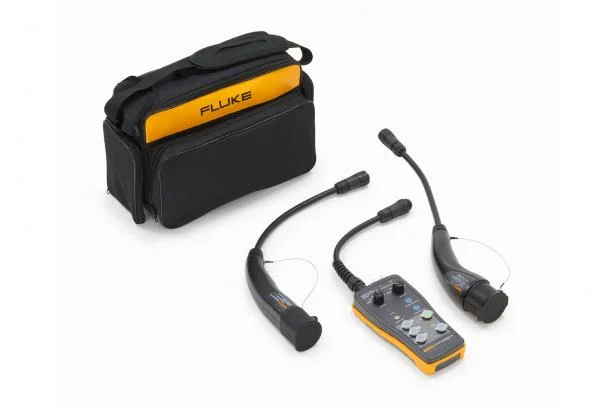

구성품

• FEV300/BASIC 테스트 어댑터
• FEV300-CON-TY1 Type 1 플러그
• FEV300-CON-TY2 Type 2 플러그
• 휴대용 케이스
