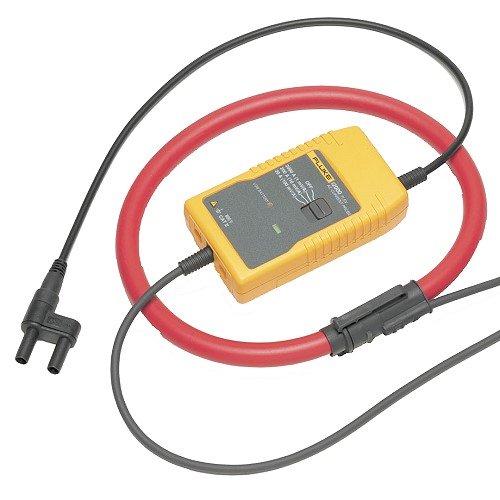

제품 사양: i2000 flex AC 전류 클램프
| 전기적 사양 |
| 전류 범위 |
20A
200A
2000A
AC RMS |
| 출력 감도(AC 결합형) |
1mV
10mV
100mV
A당 1mV |
| 부하 임피던스 |
100kΩ 최소 |
| 정확도 |
+25°C
범위의 ±1%(45~65Hz) |
| 선형성 |
10-100%의 범위
판독값의 ±0.2% |
| 노이즈 |
8mV AC RMS(30A)
2mV AC RMS(300A, 3000A) |
| 주파수 범위 |
10Hz – 20kHz(-3dB) |
| 위상 오류 |
< ±1°(45~65Hz)
±10°(20kHz) |
| 위치 감도 |
커플링에서 25mm 이상 떨어진 케이블 사용
범위의 ±2% |
| 외부 필드 |
헤드에서 200mm 이상 떨어진 케이블 사용
범위의 ±1% |
| 전원공급장치 |
2 x AA/MN 1500/LR6 알카라인, 200시간, 배터리 부족 표시 |
| 온도 계수 |
판독값의 ±0.08%/°C |
| 작동 전압 |
안전 표준 섹션 참조
600V AC RMS 또는 DC |
| 일반 사양 |
| 헤드 둘레 |
610mm(24인치) |
| 헤드 케이블 지름 |
14.3mm(0.56인치) |
| 헤드 곡률 반경 |
38.1mm(1.5인치) |
| 케이블 길이(헤드에서 장비까지) |
2m(6.56ft) |
| 출력 연결 |
몰드식 4mm 안전 플러그(통합형 아님) |
| 작동 온도 범위 |
0°C ~ +70°C(32°F ~ 158°F) (헤드 및 장비) |
| 보관 온도 범위 |
-40°C ~ +105°C(-40°F ~ 221°F) (헤드)
-20°C ~ +85°C(-4°F ~ 185°F) (장비) |
| 작동 습도 |
15%~85%(비응축) |
| 중량 |
180g(6.34oz) (헤드)
190g(6.70oz) (장비) |
| 안전 표준 |
EN 61010-031: 2002
EN 61010-2-032: 2002
EN 61010-1: 2001
600Vrms, 범주 III, 공해 지수 2
절연 도체의 프로브 사용은 600 V AC RMS 또는 DC 및 주파수 1kHz 미만으로 제한됩니다. |
| EMC 표준 |
EN 61326: 1998 +A1, A2 및 A3 |
| 치수(높이x너비x길이) |
116 x 68.5 x 30mm(4.56 x 2.69 x 1.18인치) |
