| 일반 사양 |
| 위상 수 |
1~3 |
| 중량 |
약 5 kg(11 lb) |
| 크기 |
150 x 237 x 315 mm |
| 5.9 x 9.3 x 12.4인치 |
| 온보드 프린터 |
불가 |
| 디스플레이 |
컬러, 5.7인치/144mm – 320 x 240픽셀 |
| 배경 조명 및 대비를 사용자가 선택할 수 있음 |
| 대역폭 |
입력 모듈에 따라 DC~3MHz 또는 DC~10MHz |
| 기본 정확도 |
입력 모듈에 따라 0.2%, 0.1% 또는 0.03% |
| 샘플링 속도 |
입력 모듈에 따라 0.33MHz 또는 1MHz |
| 전압 입력 범위 |
0.3 V ~ 1000 V |
| 전류 입력 범위(직접, 분로기를 통하지 않음) |
입력 모듈에 따라 0.03mA 또는 20A |
| 구성용 메모리 |
4 MB |
| 설정용 메모리 |
0.5 MB |
| FFT(Fast Fourier Transformation) |
40번째 고조파까지 |
| RS232/USB 인터페이스 |
표준 |
| PI1 프로세스 인터페이스(아날로그/임펄스 입력 8개 및 아날로그 출력 4개) |
옵션 |
| IEEE 488.2/GPIB 인터페이스(1MBit/s 이더넷/10MBit/s 또는 100MBit/s) |
옵션 |
| 데이터 다운로드, 분석 및 보고서 작성용 Fluke NormaView PC 소프트웨어 |
표준 |
| 기본 기능 |
| FFT(Fast Fourier Transformation) |
그래픽 표현으로 고조파 계산. 동시에 최대 3개의 막대 그래프 표시 |
| 측정되는 값: U, I, P(위상당) |
| 순서: 1~40번째 고조파, 최대 1/2 샘플 주파수 |
| 디지털 오실로스코프(DSO) |
동시에 최대 3개의 측정값을 샘플 수준에 표시. 곡선 형태 및 왜곡에 대한 빠른 보기 |
| 적분 기능(에너지) |
동시에 최대 6개의 구성 가능한 숫자 값 표시. 시작/중지 조건 및 양수/음수 방향 사용 가능 |
| 벡터 표시 |
HO1의 최대 6개 신호에 대한 벡터 표시. 기기의 올바른 연결에 대한 간편한 테스트 및 각 신호의 위상각에 대한 빠른 개요 제공 |
| 레코더 |
추세 문서화를 위해 시간에 따른 평균값 표시 |
| RAM 데이터 메모리 |
샘플 및 평균값 저장, 시작 및 중지 조건 설정 |
| RAM에서 측정된 값을 제정하는 데 약 4MB 사용 가능 |
| 구성 |
필요한 형식으로 데이터를 측정하고 표시하도록 분석기 설정 |
| 주변 조건 |
| 작업 온도 범위 |
5 °C ~ 35 °C(41 °F ~ 95 °F) |
| 보관 시 온도 범위 |
-20°C ~ 50°C(-4°F ~ 122°F) |
| 하우징 재질 |

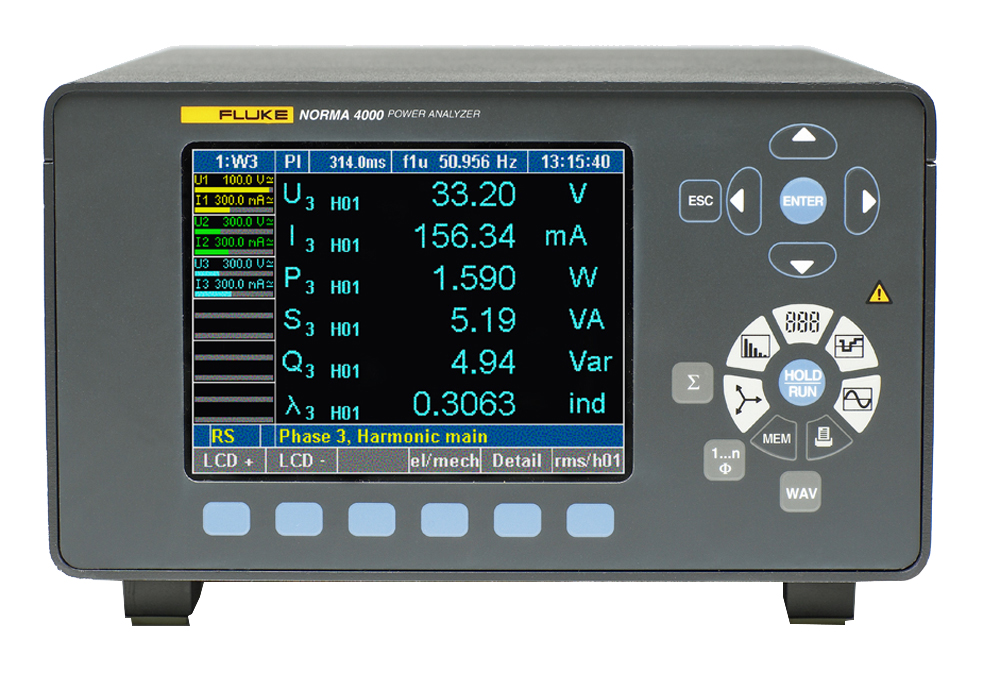

Fluke Norma 전력 분석기는 매우 컴팩트하며, 엄격한 EMC 요구 사항을 준수하기 위해 견고한 금속 케이스에 들어 있습니다. |
| 기후 등급 |
KYG DIN 40040, 최대 85% 상대 습도, 비응축 |
| 전원 공급 장치 |
85V AC~264V AC, 50Hz~60Hz, DC 100~260V, ca. 스위치가 있는 40VA 유럽형 플러그. 일부 모델에서는 전류 결합 단자를 제공함 |
| 측정 입력 |
안전 소켓 4mm, 입력당 2개. 외부 분로기는 BNC 소켓을 통해 연결 |
| 작동 |
커서가 있는 멤브레인 키보드 – 기능 키 및 직접 함수 |
| 연결 |
3상 분석기의 후면 패널 |
| 측정되는 값 |
| |
각 위상에 대한 평균값의 비간극 계산. 3상 시스템에서는 추가적으로 총 전력과 3상의 V 및 I 평균 계산. 이러한 값에 대해 기본 H01이 동기 모드로 계산됨
- Urms 유효 값, Urm 정류 평균, Um 평균 값
- Up-, Up+, Upp 피크 값
- Ucf 파고율 Ucf, Uff 폼 팩터
- Ufc 기본 컨텐츠
- Uthd 왜곡률 DIN, IEC
- Irms 유효 값, Irm 정류 평균, Im 평균 값
- Ip-, Ip+, Ipp 피크 값
- Icf 파고율 Icf, Iff 폼 팩터
- Ifc 기본 컨텐츠
- Ithd 왜곡률 DIN, IEC
- P 유효 전력[W]
- Q 무효 전력[Var]
- S 피상 전력[VA]
- ë, cos. phase angular
- 유효 전력 P, 무효 전력 Q, 피상 전력 S, 전압(Um) 및 전류(Im)에 대한 통합 기능
- 측정된 값에 따라 4자리 또는 5자리 수
|
| 주파수 및 동기화 |
| 범위 |
DC 및 0.2Hz 샘플 속도 |
| 정확도 |
측정 값의 ±0.01% (판독) |
| |
- 선택할 수 있는 채널: 모든 U/I 또는 외부 입력
- 주파수가 서로 다른 로우 패스 필터 세 중 하나를 신호로 전환할 수 있습니다.
- 주파수는 항상 화면 상단에 표시됩니다.
- 기기 뒷면의 BNC 동기화 소켓을 입력 또는 출력을 사용할 수 있습니다.
- 전력 위상의 샘플 속도까지 입력 신호를 측정할 수 있습니다. 최고 레벨은 50V를 초과할 수 없습니다.
- 출력 신호는 펄스화된 5V TTL 신호입니다(주파수는 측정된 동기화 주파수에 따라 다름).
|
| 구성 메모리 |
| |
최대 15개의 사용자 구성을 영구 메모리에 저장하고 나중에 다시 로드할 수 있습니다. 저장되지 않은 변경 사항은 기기를 끈 후 손실됩니다. |
| 인터페이스 |
| |
펌웨어 업로드 및 PC와의 데이터 교환을 위한 RS232 인터페이스. 외부 변환기를 통해 프린터를 연결할 수 있음 |
| 옵션 |
IEEE 488.2/1MBit/s |
| 이더넷/10MBit/s 또는 100Mbit/s |
| 표준 및 안전 |
| 전기 안전 |
EN 61010-1/2nd Edition 1000V CAT II (600V CAT III) |
| 오염 등급 2, 안전 등급 I |
| 변압기에 대한 EN 61558 |
| 액세서리에 대한 EN 61010-2-031/032 |
| 최대 입력 |
전압 입력 측정 범위 1000Veff, 2kVpeak |
| 전류 입력 측정 범위 10Aeff, 20Apeak |
| 테스트 전압 |
순수 입력 |
케이스(보호 도체): 1.5KV AC |
| 순수 연결 |
측정 입력: 5.4kV AC |
| 측정 입력값 |
케이스: 3.3kV AC |
| 측정 입력 |
입력: 5.4kV |
| 전자기 민감도 |
방출 |
IEC 61326-1, EN 50081-1, EN 55011 Class B |
| 차단 |
IEC 61326-1/Annex A(industrial sector), EN 50082-1 |
