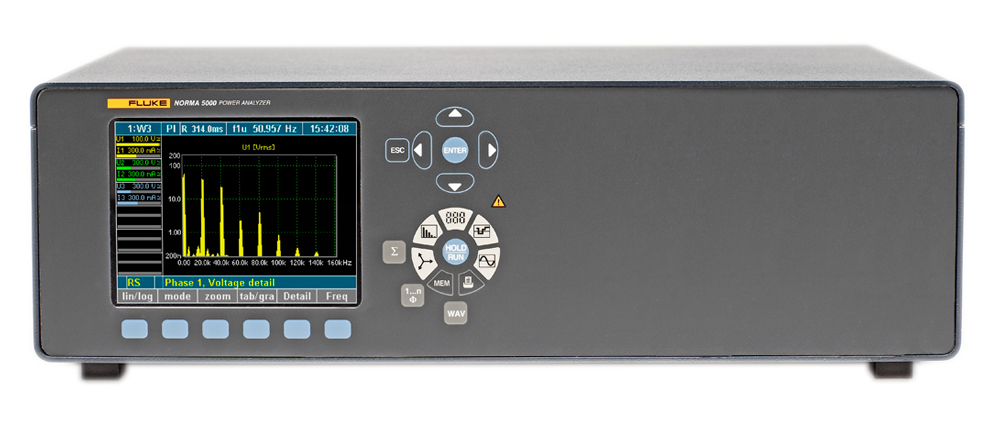

제품 사양: FlukeNorma5000PowerAnalyzers
|
| 일반 사양 |
| 위상 수 |
| Fluke Norma 4000: |
1~3 |
| Fluke Norma 5000: |
3, 4, 6 |
|
| 중량 |
| Fluke Norma 4000: |
약 5kg(11lb) |
| Fluke Norma 5000: |
약 7kg(15lb) |
|
| 크기 |
| Fluke Norma 4000: |
150 mm x 237 mm x 315 mm
(5.9 in x 9.3 in x 12.4 in) |
| Fluke Norma 5000: |
150 mm x 447 mm x 315 mm
(5.9 in x 17.6 in x 12.4 in) |
|
| 온보드 프린터 |
| Fluke Norma 4000: |
아니요 |
| Fluke Norma 5000: |
예(옵션) |
|
| 디스플레이 |
| |
컬러, 5.7인치/144mm – 320 x 240픽셀 |
| |
배경 조명 및 대비를 사용자가 선택할 수 있음 |
|
| 대역폭 |
| |
입력 모듈에 따라 dc~3MHz 또는 dc~10MHz |
|
| 기본 정확도 |
| |
입력 모듈에 따라 0.2%, 0.1% 또는 0.03% |
|
| 샘플링 속도 |
| |
입력 모듈에 따라 0.33MHz 또는 1MHz |
|
| 전압 입력 범위 |
|
| 전류 입력 범위(직접, 분로기를 통하지 않음) |
|
| 구성용 메모리 |
|
| 설정용 메모리 |
|
| FFT(Fast Fourier Transformation) |
|
| RS232/USB 인터페이스 |
|
| PI1 프로세스 인터페이스(아날로그/임펄스 입력 8개 및 아날로그 출력 4개) |
|
| IEEE 488.2/GPIB 인터페이스(1MBit/s 이더넷/10MBit/s 또는 100MBit/s) |
|
| 데이터 다운로드, 분석 및 보고서 작성용 Fluke NormaView PC 소프트웨어 |
|
| 기본 기능 |
| FFT(Fast Fourier Transformation) |
| |
그래픽 표현으로 고조파 계산. 동시에 최대 3개의 막대 그래프 표시 |
| |
측정되는 값: U, I, P(위상당) |
| |
순서: 1~40번째 고조파, 최대 1/2 샘플 주파수 |
|
| 디지털 오실로스코프(DSO) |
| |
동시에 최대 3개의 측정값을 샘플 수준에 표시. 곡선 형태 및 왜곡에 대한 빠른 보기 |
|
| 적분 기능(에너지) |
| |
동시에 최대 6개의 구성 가능한 숫자 값 표시. 시작/중지 조건 및 양수/음수 방향 사용 가능 |
|
| 벡터 표시 |
| |
HO1의 최대 6개 신호에 대한 벡터 표시. 기기의 올바른 연결에 대한 간편한 테스트 및 각 신호의 위상각에 대한 빠른 개요 제공 |
|
| 레코더 |
|
| RAM 데이터 메모리 |
| |
샘플 및 평균값 저장, 시작 및 중지 조건 설정 |
| |
RAM에서 측정된 값을 제정하는 데 약 4MB 사용 가능 |
|
| 구성 |
| |
필요한 형식으로 데이터를 측정하고 표시하도록 분석기 설정 |
|
| 주변 조건 |
| 작업 온도 범위 |
|
| 보관 시 온도 범위 |
|
| 하우징 재질 |
| |
Fluke Norma 전력 분석기는 매우 컴팩트하며, 엄격한 EMC 요구 사항을 준수하기 위해 견고한 금속 케이스에 들어 있습니다. |
|
| 기후 등급 |
| |
KYG DIN 40040, 최대 85% 상대 습도, 비응축 |
|
| 전원 공급장치 |
| |
85V ac~264V ac, 50Hz~60Hz, dc 100~260V, ca. 스위치가 있는 40VA 유럽형 플러그. 일부 모델에서는 전류 결합 단자를 제공함 |
|
| 측정 입력 |
| |
안전 소켓 4mm, 입력당 2개. 외부 분로기는 BNC 소켓을 통해 연결 |
|
| 작동 |
| |
커서가 있는 멤브레인 키보드 – 기능 키 및 직접 함수 |
|
| 연결 |
|
| 측정되는 값 |
| |
| |
각 위상에 대한 평균값의 비간극 계산. 3상 시스템에서는 추가적으로 총 전력과 3상의 V 및 I 평균 계산. 이러한 값에 대해 기본 H01이 동기 모드로 계산됨 |
| |
U rms 유효 값, U rm 수정 평균, Um 평균값 |
| |
Up-, Up+, U pp 피크 값 |
| |
U cf 파고율 U cf, U ff 폼 팩터 |
| |
U fc 기본 내용 |
| |
U thd 왜곡 계수 DIN, IEC |
| |
I rms 유효 값, I rm 수정 평균, I m 평균값 |
| |
I p-, I p+, I pp 피크 값 |
| |
I cf 파고율 I cf, I ff 폼 팩터 |
| |
I fc 기본 내용 |
| |
I thd 왜곡 계수 DIN, IEC |
| |
P 유효 전력[W] |
| |
Q 무효 전력[Var] |
| |
S 피상 전력[VA] |
| |
ë, cos. phase angular |
| |
유효 전력 P, 무효 전력 Q, 피상 전력 S, 전압(U m) 및 전류(I m)에 대한 적분 기능, |
| |
측정된 값에 따라 4자리 또는 5자리 수 |
|
| 주파수 및 동기화 |
| 범위 |
|
| 정확도 |
|
| |
| • |
선택할 수 있는 채널: 모든 U/I 또는 외부 입력 |
| • |
주파수가 서로 다른 로우 패스 필터 세 중 하나를 신호로 전환할 수 있습니다. |
| • |
주파수는 항상 화면 상단에 표시됩니다. |
| • |
기기 뒷면의 BNC 동기화 소켓을 입력 또는 출력을 사용할 수 있습니다. |
| • |
전력 위상의 샘플 속도까지 입력 신호를 측정할 수 있습니다. 최고 레벨은 50V를 초과할 수 없습니다. |
| • |
출력 신호는 펄스화된 5V TTL 신호입니다(주파수는 측정된 동기화 주파수에 따라 다름). |
|
| 구성 메모리 |
| |
| |
최대 15개의 사용자 구성을 영구 메모리에 저장하고 나중에 다시 로드할 수 있습니다. 저장되지 않은 변경 사항은 기기를 끈 후 손실됩니다. |
|
| 인터페이스 |
| |
| |
펌웨어 업로드 및 PC와의 데이터 교환을 위한 RS232 인터페이스. 외부 변환기를 통해 프린터를 연결할 수 있음 |
|
| 옵션 |
| |
IEEE 488.2/1MBit/s |
| |
이더넷/10MBit/s 또는 100Mbit/s |
|
| 표준 및 안전 |
| 전기 안전 |
| |
EN 61010-1/2nd Edition 1000V CAT II (600V CAT III) |
| |
오염 등급 2, 안전 등급 I |
| |
변압기에 대한 EN 61558 |
| |
액세서리에 대한 EN 61010-2-031/032 |
|
| 최대 입력 |
| |
전압 입력의 경우 측정 범위 1000V eff, 2kVpeak |
| |
전류 입력의 경우 측정 범위 10A eff, 20Apeak |
|
| 테스트 전압 |
| 순수 입력 |
케이스(보호 도체): 1.5KV AC |
| 순수 연결 |
측정 입력: 5.4kV AC |
| 측정 입력값 |
케이스: 3.3kV AC |
| 측정 입력 |
입력: 5.4kV |
|
| 전자기 민감도 |
| 방출: |
IEC 61326-1, EN 50081-1, EN 55011 Class B |
| 차단: |
IEC 61326-1/Annex A(industrial sector), EN 50082-1 |
|
전력 위상
Fluke Norma 4000 전력 분석기에는 최대 3개의 전력 위상이 장착되고, Fluke Norma 5000 전력 분석기에는 최대 6개의 전력 위상이 장착될 수 있습니다. 사용자는 응용 분야에 가장 적합한 전력 위상을 선택할 수 있습니다. 사양은 전력 위상의 모델에 따라 다릅니다.
각 모듈식 플러그인 전력 위상은 전압 및 전류 측정 채널로 구성됩니다. 각 측정 채널을 각 기본 장치에 사용할 수 있지만 장치당 한 종류의 채널만 사용할 수 있습니다. 표준 구성을 참조하십시오.
전력 위상 개요
| 전력 위상 채널 |
| PP42 |
| 정확도: |
0.2%(0.1% 판독값 + 0.1% 판독값) |
| 전류 범위: |
20 A |
| 샘플링 속도: |
341 kHz |
| 대역폭: |
3 MHz |
|
| PP50 |
| 정확도: |
0.1%(0.05% 판독값 + 0.05% 판독값) |
| 전류 범위: |
10 A |
| 샘플링 속도: |
1 MHz |
| 대역폭: |
10 MHz |
|
| PP54 |
| 정확도: |
0.1%(0.05% 판독값 + 0.05% 판독값) |
| 전류 범위: |
10 A |
| 샘플링 속도: |
341 kHz |
| 대역폭: |
3 MHz |
|
| PP64 |
| 정확도: |
0.03%(0.02% 판독값 + 0.01% 판독값) |
| 전류 범위: |
10 A |
| 샘플링 속도: |
341 kHz |
| 대역폭: |
3 MHz |
|
|
