V 시스템 성능 및 안전성을 검증하고 클라이언트 보고를 신속하게 처리하기 위한 올인원 테스트 솔루션입니다.

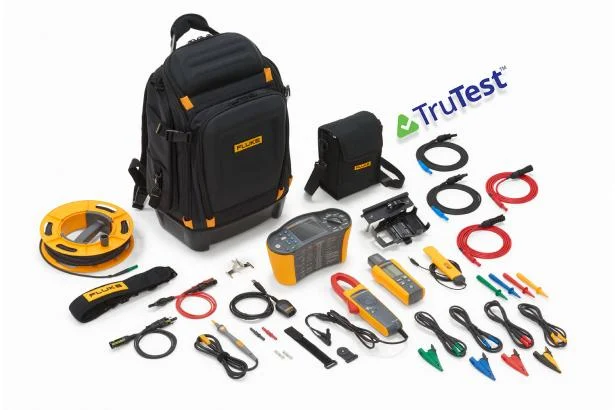

I-V 커브 추적 기능이 있는 Fluke SMFT-1000 다기능 테스터를 사용하여 PV 시스템이 최적의 출력으로 안전하게 작동하고 있는지 테스트하십시오.
최대 1000V DC 이하를 운용하는 시스템을 위한 설치, 시운전 및 유지보수 서비스를 제공하는 PV 전문가용으로 설계된 SMFT-1000은 IEC 62446-1 표준을 준수하는 완전한 PV 테스트 솔루션을 제공합니다.
Fluke의 TruTest™ 소프트웨어를 통해 태양광 현장 설치 및 시운전 테스트의 측정 데이터를 쉽게 가져오고, 정리하고, 분석하여 노트북을 현장에 가져오지 않고도 손쉽게 보고할 수 있습니다.
PV 시스템의 정기 검사를 위한 핵심 테스트 기능
전체 시퀀스 안전 테스트 – IEC 62446-1 카테고리 1:
- 보호 접지 저항(Rpe)
- 개방 회로 전압(Voc)
- 단락 회로 전류(Isc)
- 절연 저항(Rins)
- 극성
ROI 및 시스템 성능 테스트 – IEC 62446-1 카테고리 2:
- TruTest를 이용한 I-V 커브 추적 및 소프트웨어 분석
- 방사 조도, 온도, 기울기, 기본 방향
Fluke TruTest™ 태양광 데이터베이스 앱
SMFT-1000 다기능 PV 테스터와의 원활한 공동 작업을 위해 설계된 Fluke TruTest™ 태양광 데이터베이스 앱을 사용하여 테스트를 보다 쉽고 효율적으로 수행할 수 있습니다.
이 앱은 패널광 패널의 사양을 분석기로 바로 가져올 수 있는 광범위한 태양광 패널 데이터베이스를 갖추고 있어 어디에 있든 120,000개가 넘는 다양한 유형의 PV 패널에 쉽게 액세스할 수 있으며 수동 입력이 필요하지 않아 테스트 프로세스를 크게 간소화할 수 있습니다.
무선 방사 조도 측정기: 리드가 필요하지 않음
정밀한 I-V 커브 측정을 수행하려면 실시간 방사 조도 및 온도 데이터가 필요합니다.
포함된 IRR2-BT 방사 조도 측정기는 SMFT-1000에 무선으로 연결되어 실시간으로 데이터를 전달함으로써 가장 정확한 I-V 커브 측정치를 제공합니다.
어떤 이유로든 무선 연결이 중단되는 경우, IRR2-BT는 최대 17시간 동안 데이터를 계속 기록하며, 나중에 SMFT-1000으로 실시한 검사와 데이터를 맞춰볼 수 있습니다.
다른 테스트를 수행하는 동안 테스트 리드의 구성을 지속적으로 변경하는 것은 번거롭습니다.
Fluke의 받은 “리드 유지” 시스템을 사용하면 설치 시 낭비되는 시간이 줄어들고 PV 시스템을 테스트하는 동안 사용자 오류가 덜 발생합니다.
이제 더 짧은 시간 안에 현장에서 더 많은 테스트를 완료할 수 있습니다.
통합 인터페이스가 있는 컬러 스크린: 화면에 표시되는 지침은 테스트에 대한 간단한 설명을 제공합니다.
SMFT-1000을 자동 테스트 모드로 전환하면 다양한 조합으로 자동 테스트 시퀀스를 수행합니다.
- 절연 테스트 포함 또는 절연 테스트 미포함
- 카테고리 1 또는 카테고리 1 및 2에 대한 IEC 62446-1 테스트
- 보호 등급 I 또는 보호 등급 II에 대한 IEC 62446-1 테스트
현장 I-V 커브 결과: 제조업체 I-V 커브 데이터와 실시간으로 측정되는 데이터와 비교합니다.
현장에서 I-V 커브 판독값을 측정하는 동안, SMFT-1000은 측정치가 테스트 데이터에 로드될 때 제조업체에서 정의한 모듈 사양과 비교하여 커브를 표시합니다.
따라서 노트북이나 태블릿을 사용하지 않고도 측정치를 즉시 확인할 수 있습니다.
새로 설치할 때 I-V 커브 테스트를 실행하여 현장 사양에 맞게 작동하는지 확인하거나 기존 모듈 또는 스트링이 예상 성능 수준으로 작동하는지 테스트하십시오.
육안 검사 기록 후 TruTest™ 태양광 소프트웨어로 데이터 관리
육안 검사에 대한 PV 시스템 IEC 규정을 충족하기 위해, SMFT-1000은 메모리에 직접 관찰 사항을 기록할 수 있는 편리한 설정을 갖추고 있습니다.
나중에 TruTest™ 소프트웨어에 정보를 다운로드하여 프로젝트 보고서에 통합할 수 있습니다.
TruTest™는 태양광 자산 관리, 데이터 저장 및 보고를 단일 플랫폼에 통합합니다.
고객이 이해하기 쉬운 보고서를 생성하려면 I-V 곡선을 통해 패널의 효율성을 분석하든, IEC 62446-1에 따라 카테고리 1 테스트 체제를 통해 시스템의 안전성을 테스트하든, 적절한 데이터 관리가 중요합니다.
TruTest™ 소프트웨어를 사용하면 측정 결과를 태양광 다기능 테스터에서 컴퓨터로 빠르고 쉽게 직접 가져오고, 데이터를 구성 및 분석하며, 가져온 이전 측정값과 개별 자산 데이터를 비교하고, 포괄적이고 시각적인 클라이언트 보고서를 제공할 수 있습니다.
- 태양광 현장 설치 및 시운전 테스트에서 측정 데이터를 쉽게 관리
- IEC 62446-1 및 기타 지침을 준수하는 검사 및 보고서를 빠르게 생성
- 쉬운 통과/실패 시각 자료를 포함하는 I-V 커브 분석, 여러 번의 현장 방문에서 I-V 커브의 변화 확인
- 현장 데이터를 이전 현장 데이터와 비교하여 시간 경과에 따른 변화를 확인
- TruTest™의 무료 60일 데모 버전을 다운로드하십시오. 소프트웨어 키를 구입하여 Lite 또는 Advanced 버전의을 사용하십시오.
