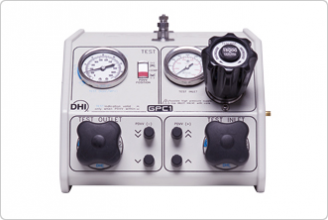

GPC1-16000과 GPC1-10000은 교정 및 시험시스템에서의 높은 가스압력의 설정과 정밀한 조정을 위한 대안을 제공합니다. 콤팩트하며 사용이 용이한 시스템은 수동조작의 단순성과 신뢰성과, 자동화 기능의 편리성 사이의 조화로운 균형을 제공합니다. 푸시버튼형 압력 미조정은 기존에 고압가스 운전과 연관된, 복잡한 가변용적 운전을 제거합니다. GPC1은 피스톤 게이지와 전송표준 기반 교정 및 시험시스템을 포함하여 고압 생성과 정밀제어가 요구되는 다양한 어플리케이션에 있어 이상적인 솔루션입니다.

GPC1은 Fluke Calibration PG7202 피스톤 계기 시스템을 위한 표준 압력 설정 및 조정 부품입니다.

RPM4 기준압력모니터와 조합된 GPC1은 계기 바늘을 기점으로 설정하고 시제 압력을 다시 Read out하여 아날로그 계기의 교정에 특히 적합한, 완전한 전송표준 기반 교정 시스템을 형성합니다.

최대 70 MPa (10,000 psi) (GPC1-10000) 또는 110 MPa (16,000 psi) (GPC1-16000) 의 쵀대 희망 시험압력에 등가인 외부 압력공급원이 GPC1 공급포트에 연결됩니다. 공급압력을 제공하기 위해 가스부스터를 사용 가능합니다. 내장 조절기와 표시계기를 이용하여 고압 공급원을 실행중인 시험에 대해 희망하는 압력에 대해 구역적으로 조정이 가능합니다. 공급조절기의 출력은 고압 입구밸브에 공급됩니다. 입구밸브는 대략적인 압력증가 제어를 위한 압력을 입력 받으며, 고압 배출밸브는 압력을 감소시키게 됩니다. 제어밸브들은 1/2회전에 걸쳐 운전하는, 특별히 설계된 계측밸브로서 과조작이 불가능합니다.

피스톤기반 가변체적을 이용하여 미세압력조정 구현합니다. 가변체적은 공압격막을 통하여 공압식으로 가동됩니다. 푸시버튼 입구와 출구 밸브들은 격막상의 공압을 조정하여, 용이한 미세조정과 필요에 따르는 신속한 피스톤이동을 제공합니다. 기존의 나사식 프레스에 따르는 물리적 노력과 “스트로크 종단”의 운전상의 한계가 제거되었습니다. 가변용적 피스톤의 위치는 GPC1 전면패널에 표시되어 있습니다.

GPC1 시험포트들은 외부 시험시스템으로부터 반환될 수 있는 액체 또는 여타 오염물질을 수집하기 위한 셤프 역할을 수행하는 경사 다기관에 연결되어 있습니다. 셤프는 언제든지 소거가 가능하도록 배출포트를 갖추고 있습니다. 이는 GPC이 완전히 세척되지 않은 시험장치들과 함께 사용될 수 있도록 합니다. 가스입구에서 직접 별도의 clean 시험포트가 제공되어, 시험대상 clean 장치들이 셤프 내에 존재할 수 있는 액체에 의해 오염되지 않도록 합니다.
