특징 한 눈에 보기
- 질소 혹은 공기에서 5, 000slm의 범위 지원
- Molbox1+ 혹은 기존 molbox1과 molbox RFM 질량 유량 터미널과 COMPASS 소프트웨어와 사용 가능
- 증명된 임계 유량 벤츄리 (음파) 노즐 운전 원리 및 중력분석 교정 지원
- 오염에 대한 최소 민감도
- 측정 불확도:
Molbox1+ 측정값의 ± 0.125 %
Molbox1 측정값의 ± 0.2 %
Molbox RFM 측정값의 ± 0.5 % - Air, N2, Ar, He 혹은 다른 교정 선택 가능, 공기 습도 밀도 보정은 주변공기를 이용하여 지원
- Molbox1+S나 다른 진공 지원 molbox 모델로 뛰어난 rangeability (10:1 턴다운)
- 두 Molbox 절대 압력 트랜스듀서를 모두 사용한 이중 절대 상류 압력 측정은 불확도를 낮추고 신뢰도를 높입니다.
- 내재 가스 온도 조절 및 측정
- 종전 molbloc- L Laminar 요소와 같은 연속적 실시간 측정값
- 완전 자동화 가능

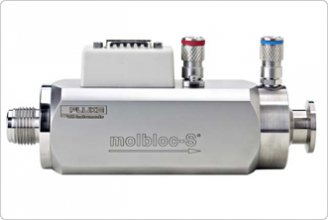

molbloc-S 범위
Molbloc-S 소닉 노즐을 통한 유량은 상류 절대 압력에 비례하며, 하류나 차압에는 무관합니다. Molbloc-S 유량 범위는 molbloc의 압력 대 유량 전환비, KF으로 정의됩니다. KF는 단위가 sccm/kPa로, 질량 유량과 molbloc에도달하는 절대 상류 압력 사이의 관계를 정의합니다. Molbloc-S은 20 ~ 200 kPa (3 ~ 30 psia), 50 ~ 500kPa (7 ~ 70 psia) 혹은 200kPa ~ 2MPa (30 ~ 300psia)의 상류 압력에 맞게 교정됩니다.
유량 측정이 유효하려면 molbloc-S의 벤츄리 노즐목에서의 유량이 임계값이어야 합니다. 즉 가스 유속이 지역 음속과 같아야 합니다. 충분한 역행 압력 비율 혹은 BPR (molbloc-S 하류 절대 압력을 상류 절대 압력으로 나눈 값)이 유지되면 임계 유량에 도달하게 됩니다. 임계 유량을 위한 Molbloc-S BPR 값의 허용 가능한 상한은 유량의 레이놀즈 수에 따라 0.5에서 0.9 사이입니다.
molbloc-S를 통과하는 질량유량은 상향흐름 절대압력에 비례하므로, 특정 응용분야 내에서의 이 음성노즐 교정장치의 유량범위는 BPR 한계치에 의해 제한 받을 수 있습니다. molbloc-S 요소의 범위를 극대화하기 위해 진공펌프를 하향흐름에 연결하여 흐름 중에 하향흐름 압력을 낮출 수 있습니다. 하향흐름 압력이 충분히 낮게 유지되면 하향흐름 압력 따라서 잘량 유량은 BPR의 제한을 받지 않고 molbloc의 교정유형에 대한 최소값으로 조정할 수 있습니다. molbloc-S를 대기압 하향흐름(진공펌프 없음)과 사용하는 경우 molbloc은 그 교정유형에 대한 최대압력에서 시작하여 BPR이 현재 레이놀즈 계수에서BPR 한계치와 같아지는 최소압력까지의 상향흐름 압력범위에 대해서만 사용 가능합니다. molbox1 단자들은 BPR의 측정, BPR이 너무 높은 경우 운전자에게 자동으로 경2보를 발신하며 유량이 필수적이지 않은 경우 측정을 방지하기 위한 기능들을 포함하고 있습니다.
