특징 한 눈에 보기
프리미엄 교정 Molbloc-L과 molbloc-S 요소을 이용한 질량 유량 측정 시 측정값의 ± 0.125% 불확도
- Molbox1+S 설정은 진공 펌프 없이도 molbloc-S 요소로 추가 rangeability를 제공합니다.
- Molbloc 요소를 이용하여 같은 가스로 고압력 및 저압력 목적에 모두 활용하십시오
- 더욱 역동적인 내부 공압 설계
- 새로운 COMPASS® for Flow calibration 지원 소프트웨어 등 – 완전한 가스 유량 교정 시스템을 구성하기 위한 소프트웨어 자동화 제품과 하드웨어 액세서리들
비견될 수 없는 불확도 사양

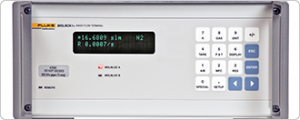

Molbox1+의 혁신으로 molbloc/molbox1+ 시스템은 업계에서 가장 낮은 가스 유량 측정 불확도를 얻을 수 있습니다. 이 낮은 불확도는 다음의 여러 가지 핵심적인 개선 사항으로 얻어진 것입니다.
- Fluke Calibration의 독점 Quartz 기준 압력 트랜스듀서 (Q-RPT) 기술을 이용하여 절대 압력 및 차압을 정확하게 측정합니다. Molbox1+ Q-RPT들은 특수하게 특정 지어져, Fluke Calibration의 압력 전달 표준기와 같은 기술의 혜택을 받습니다.
- 프리미엄 molbloc 교정으로 molbloc 유량 출력을 선형화하여 기존 정밀도 및 재현성을 최대한 활용합니다.
- 확대된 molbloc 모델링으로 molbloc-L 층류 요소의 성능을 범위 전반에 걸쳐 개선.
- NIST 기준 액체 열역학 및 전달 특성 데이터베이스 데이터를 활용한 기체 특성에 관한 불확도 감축.
- Fluke Calibration의 자체 동적 Gravimetric 유량 표준을 이용한 근본적인 중량 및 시간 기반 질량 유량 측정을 통해 Fluke Calibration의 molbloc 교정 체인에 대한 지속적인 개선.
두 가지 수준의 molbloc 유량 요소 교정이 제공되어 여러분이 가격과 불확도 사이에서 적절한 균형을 맞출 수 있도록 해드립니다.
- 프리미엄: 유량 측정 불확도의 측정값 ±0.125 % (molbox1+ 사용시)
- 표준: 유량 측정 불확도의 측정값 ±0.125 % (molbox1과 molbox1+)
새로운 molbloc은 두 교정 형식에 모두 해당됩니다. 현존 molbloc들은 별다른 변경 사항 없이 ±0.2% 층정값 불확도로 molbox1+와 호환됩니다. 현존 molbloc을 업그레이드하여 프리미엄 교정 및 측정 사양을 사용하는 것에 대해서는 하단에 설명된 업그레이드를 참고하십시오.
Molbloc/molbloc 시스템은 1990년대 초반부터 유수의 검증 연구소와 세계적인 조직의 상호 비교를 통해 유량 미터 교정으로서의 검증을 거쳤습니다. Fluke Calibration의 불확도 사양은 보수적인 값이며, 철저한 불확도 분석과 metrology 지원으로 뒷받침 됩니다. Fluke Calibration의 혁신과 디자인은 당사 제품들이 이상적인 상황이 아닌 실제 사용 상에서 사용자가 실현할 수 있는 사양을 제공하는 것에 꾸준히 목표를 두고 있습니다.
Molblox1+S 음파 노즐 교정 장치는 진공 펌프 없이 rangeability를 확장시킵니다.Molbox1+S는 molbox1+의 특수한 설정으로 molbloc-S 음파 노즐 유량 요소만을 갖고 비싼 진공 펌프 없이 넓은 범위 (10:1 범위 턴다운)을 지원할 수 있도록 해드립니다.Molbox1+s 음파 노즐 교정 장치는 상류 Q-RPT 압력 범위를 2MPA (300psia)까지 제공하여, 흔히 사용되는 대기압에서 테스트되는 다양한 유량 범위의 유량 미터에 대해 molbloc-S 요소를 편리하게 사용할 수 있도록 합니다. 추가 rangeability 덕분에 더 적은 molbloc 요소와 최소한의 액세서리만으로 교정 시스템을 설정할 수 있도록 해줍니다. 또한, 고압 molbloc 교정이 추가되면, 기존 molbloc-S 요소의 범위를 크게 확장시켜줍니다.
대기압에서의 테스트 대상 장치에서의 Molbloc-S 범위 사례
|
Molbloc-S 요소
|
SP 교정과 molblox1 A700K를 사용한 가용 범위
|
HP 교정과 molbox1+s A2m을 사용한 가용 범위
|
|
1E2-S
|
15~ 50 slm*
|
20~ 200 slm
|
|
5E2-S
|
67~ 250 slm*
|
100~ 1000 slm
|
SP 교정을 이용한 molbloc-S 요소의 최저 가용 유량은 대기압에서 사용되는 장치의 상류에 음파 유량을 사용할 때의 역행 압력 조건에 의해 제한됩니다. 유량 값은 0 °C 에서 기준된 표준 분당 리터 값입니다.
Molbox1+s는 molbloc-S 음파 노즐 교정 장치를 위해 설계되어 절대 압력 측정 전용이며, 비용을 절감합니다. 유량 시스템 복잡도와 전체 비용을 줄이고 사용상의 재교정 비용을 줄입니다.
다양한 용도에서 같은 molbloc 활용
각 가스에 대해 다중 molbloc 교정을 지원합니다. 이는 두 개의 molbloc을 사용하거나, 별도 molbloc 교정 파일을 수동으로 불러올 필요 없이, molbloc 하나를 별도 교정하여 고압 (테스트 대상장치 상류) 및 저압 (테스트 대상 장치 하류)에서 모두 사용할 수 있음을 의미합니다. 모든 교정은 molbloc EEPROM에 저장되고, 사용자가 molbox1+ 전면 패널이나 원격 인터페이스로 교정 형식을 손쉽게 선택할 수 있습니다.
COMPASS® for molbox와 새로운 COMPASS® for Flow 소프트웨어는 자동화 이상을 추가해드립니다.
COMPASS 교정 지원 소프트웨어는 molbloc/molbox의 자동 교정을 다음 단계로 진화시켜줍니다. COMPASS와 PC, 그리고 molbloc/molbox를 조합해 근대적인 유량 장치 테스트 및 교정, 통합 기능 턴키 시스템을 구성할 수 있습니다
COMPASS는 테스트 대상 장치 (Device Under Test, DUT 혹은 Unit Under Test, UUT)를 설정하고 DUT의 테스트 절차 을 정의하고, 테스트를 수행하고, 기준 및 테스트 데이터를 수집하고, 표준 및 맞춤 교정 보고서를 생성합니다. 질량 유량 장치 가스 보정 인자와 로타미터와 같은 용적 측정 장치를 위한 가스 밀도 보정를 쉽게 지원하며, 압력 및 온도 측정값을 이용하여 자동으로 보정유량을 동적으로 계산할 수 있는 기능도 있습니다. 모든 기준, DUT 및 테스트 데이터를 수집하고 저장하여 다른 프로그램에서 쉽게 읽을 수 있는 구분되는 표준 파일에 저장합니다.
COMPASS for Flow의 신 버전은 Fluke Calibration의 COMPASS for Pressure 소프트웨어에서만 찾아볼 수 있었던 기능들도 제공합니다. 다음을 포함합니다:
- Fluke MET/TRACK ® 소프트웨어로 데이터 보내기
- 출력 표시상 별도 계산이 필요하던 장치 지원, 특수 통신 지원, 다중 장치 동시 교정 지원.
- 무한대에 가까운 테스트 시스템 자동화를 두라기 위한 매크로 지원
- MFC-CB와 같은 액세서리 장치를 위한 더욱 완전하고 유연한 지원
업그레이드가 쉽습니다.
Molbox1에서 molbox1+로 업그레이드하는 것은 쉽고 경제적입니다. 하드웨어와 소프트웨어 업그레이드를 Fluke Calibration의 피닉스 공장에서 수행할 수 있습니다. Molbox1+가 제공하는 새로운 사양과 기능으로 업그레이드 하기 위해, Fluke Calibration에서는 다음 단계를 거칩니다.
- Molbox1+ 하드웨어 소프트웨어 변경. 공장 출하 molbox1+과 동일하게 구성하기 위한 부품 교체 Molbox는 v6.0 임베디드 소프트웨어로 업그레이드 됩니다. 두 가지의 선택사양이 제공됩니다. 기존 molbox1를 molbox1+급으로 업그레이드하거나 교환하여, 비용을 절감하십시오.
- Molbox1 내부 압력 트랜스듀서의 Q-RPT 특성.. 새로운 molbox1+에서는 두 개의 기존 압력 트랜스듀서가 사용됩니다. 광범위한 transducer의 특성으로, 정밀도를 향상 시키고 molbox1+ 사양을 준수하도록 합니다.
- Molbloc 하드웨어 업데이트. Molbox1+와 사용될Molbloc-L 혹은 molbloc-S 요소들은 하드웨어 개성을 통해 프리미엄 불확도 사양과 새로운 데이터 구조를 지원해야 합니다.
- 새로운 molbloc 가스 교정. Molbloc은 하드웨어 업데이트 후 완전히 모델되고 교정되어 molbox1+에서 사용되는 향상된 가스 특성 데이터, Fluke Calibration의 개선된 교정 체인, 새로운 molbloc 선형화 및 모델링 기술 등 의 혜택을 얻습니다.
새로운 시스템을 구성하는 가격의 일부만으로, 전체 시스템이 업그레이드 되어 새로운 사양과 교정 인증서를 포함하여 여러분에게 복귀반송됩니다.
