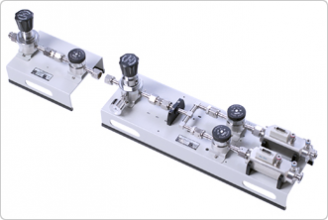

이러한 모듈형 디자인의 핵심적인 장점은 molstic-S가 테스트와 상류 혹은 하류 위치에서 사용될 수 있도록 해주는 것입니다. 선택사양 조절식 DUT 장착대 (P/N 401934)는 molstic-S에 들어 맞지않는 대형 DUT를 수용합니다.

Molstic-S는 1/2 혹은 1/4 인치 시스템 배관 크기로 제공됩니다. 1/4 인치 크기는 1E2-S 혹은 이하의 molbloc-S 요소 전용이며, 1/4 인치는 2E2-S 에서 2E3-S 요소를 위한 것입니다. 각 molstic-S 플랫폼에는 유량 셧오프/미터링 밸브가 통합되어 있습니다. 이로 인해 시스템 누수 테스트가 가능하며 유량 제어의 툴을 제공합니다 (DUT 형식이 요구하는 경우). 선택 사양 고분해능 미터링 밸브 키트들은 1/4 inch molstic-S에 미세한 유량 제어 기능을 제공합니다.

molstic-S 사용

Molbloc-S는 임계 유량 체제로 운전하기 때문에, 유량 제어 기능이 있는 테스트 장치를 molbloc-S의 상류에 설치하여 유량을 제어해야 합니다.

대기압에서 교정되어야 하는 장치들은 일반적으로 molbloc 하류에 설치됩니다. Molstic-S는 모듈형으로 제작되어 이를 위한 유연함을 제공합니다.

입구 가스 공급 압력 조절은 molbox 압력 트랜스듀서를 보호하기 위해 필수적입니다. 따라서, 대기압에서 교정해야 하는 장치의 교정 시에는 molstic-S 공급 전용 molstic을 유량 제어 기능이 있는 테스트 장치의 상류에 설치하고 molstic-C에 압력 감소 조절기 옵션을 설치하도록 권장 됩니다. 선택사양 역행 압력 조절기를 molstic-S에 설치하여 상류 DUT의 하류 압력을 제어할 수 있습니다.
