P3000 Pneumatic Deadweight Testers (단종)

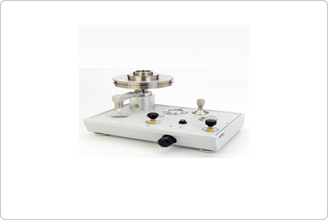

P3000 Pneumatic Deadweight Testers

P3000 시리즈 진공 및 듀얼 진공/압력 모델
통합 진공/압력 모델들은 다용도 장비로 진공에서 500psi (35 bar)까지의 용량을 하나의 장치에서 공급할 수 있습니다. 추가적인 확장을 위해 800inH20 (2000mbar)까지의 압력을 위한 저 범위 피스톤/중량 세트를 추가할 수 있습니다. 추가 가능한 핸드 펌프는 진공 (90%)에서 300psi까지 생성할 수 있습니다.
P3000 시리즈 액체 루브리케이티드 가스 동작 모델
P3031과 P3032 모델들은 oil 윤활 피스톤/실린더 기구를 갖춰서 장치가 동작하는 주위환경이나 가스 공급원의 오염으로부터 덜 예민하도록 합니다.
공급 가스는 deadweight 테스터 제어를 통해 피스톤/실린더 챔버에 도입됩니다. 가스가 oil의 표면에 직접 작용하면서 시스템 내부에 무비율 압력 전달이 이루어집니다.
장비는 의도하지 않은 챔버 넘침을 막아 가스 시스템의 오염이 발생하지 않도록 합니다. 가스와 오일 사이에 물리적 장벽이 없기 때문에 잠재적인 "오일 미스트" 전달이 발생할 수 있습니다. 따라서 산소 서비스 시 표준 버전은 권장하지 않습니다. 산소 호환 액체를 사용하는 특별판 선택 가능
동작 원리
deadweight 테스터는 압력 측정에서 일차적 표준입니다. 수직 장착 정밀 배치된 피스톤 실린더 기구들로 이루어진 잘 확립된 피드톤 계기 시스템을 사용하여 정확히 교정된 질량 이 피스톤 (영역)에 부하되어 실린더 내부에서 자유롭게 상승합니다. 이러한 중량은 시스템 내부의 상승하는 힘과 균형을 이룹니다. 정확히 회전하고 부유하는 피스톤에서 압력을 측정합니다. 총 압력은 중량과 피스톤 중량 수송체의 합으로 측정됩니다.
장치 베이스
공압식 방식에는 네 가지의 버전이 있습니다; 단일 압력, 단일 진공, 이중 진공 및 압력, 오일 윤활 공압식 고압력 모델이 있습니다. 압력이나 진공은 외부에서 공급하거나 선택할 수 있는 내장 핸드 펌프로 생성합니다. 핸드 펌프 옵션은 500 psi (35bar) 이상의 장비에는 추가가 가능하지 않습니다.
피스톤/실린더 기구
피스톤/실린더 기구는 각 deadweight 테스터의 핵심입니다. 안정도, 내구도를 향상 시키고 낮은 열계수와 왜곡도를 가진 재료들로 만들어집니다. 피스톤/실린더 생산과 교정에 대한 지식과 경험은 날이 갈수록 부담되는 교정 조건을 확실히 만족시킵니다.
무게 중량
표준 질량 들은 시리즈 3 비자성 austenitic 스테인리스 강입니다. 각 중량은 장비의 일련번호가 적혀있으며 해당되는 경우 고/저압력 피스톤에 대한 상대적인 공칭 압력 값이 기재되어 있을 수 있습니다. 진공 중량들과 선택적인 분율 중량들은 스테인리스 강, 용액 열처리 알루미늄 혹은 그 조합으로 이루어져있습니다.
중력 보정
중력은 지리학적 위치에 따라 다르며 이 편차는 중량들의 힘과 deadweight 테스터의 정확도에 직접적인 영향을 끼칩니다. 각 장치는 추가 비용 없이 로컬 중력가속도에 대한 교정이 가능합니다. 따로 언급이 없는 경우, 980.665 cm/s2의 표준 중력으로 교정됩니다.
가스 공급
모든 장비들은 외부 가스 공급원 연결을 위한 /NPT female 외부 공급 단자가 장착되어있습니다. 압력 조정기가 장착된 압축 가스 (질소나 건조 대기) 용기가 추천됩니다. 최대 압력 이상 10%가 필요합니다. 일부 모델에는 선택적인 내장 핸드펌프가 최대 300psi (20bar)의 압력을 생성합니다. 진공 조건을 위해 외부 진공 펌프를 /NPT 포트에 연결할 수 있습니다. 내장 핸드 펌프는 90% 진공까지 생성할 수 있습니다.

  • 진공에서 2 000 psi (140 bar)까지의 압력 범위
  • 측정값의 0.015% 이상의 정확도 (향상된 정확도 옵션 선택 가능 0.008%)
  • 핸드 펌프 추가 가능 가스 동작식
  • 이중 진공/압력 모델 선택 가능
  • Psi, bar, kgf/cm2, kPa, MPa 범위 선택 가능
  • 피스톤/실린더 설계는 안정도와 재현성을 제공합니다.
  • 압력과 진공을 만들기 위한 공압식 핸드 펌프
  • 피스톤 부상 indicator
  • 최적의 제어를 위한 고급 니들 밸브
  • 기포관 수준기 장착, 조정가능한 feet
  • 오-링을 갖춘 테스트 스테이션 설계로 PTFE 테이프나 렌치가 필요 없습니다.
  • 후드의 스피링 해치 구조로 향상된 케이스
  • 덮개 힌지와 옆 손잡이로 쉽게 수송이 가능한 견고한 중량 박스
Pressurements 3000 시리즈는 일차 압력 표준 생산 설계 50년 경험의 결정체입니다. 신뢰도, 정확도와 성능은 향상 시키고 동작은 단순화하는 설계를 가진 deadweight 테스터들로 트랜스듀서, 전송기, 계기, 압력 스위치 등 그 어떠한 압력 측정 장치든 교정할 수 있습니다.
각 장치는 깔끔하고 간소하며 휴대성이 좋은 탈착식 덮개가 제공됩니다. 각 중량체들은 자가 잠금 고급 케이스에 보관되어 운송 중에도 안전합니다.
모든 장치들은 정확도, 중량 정보, /8 inch, 1/4 inch, 3/8 inch, 1/2 inch NPT 나 BSP female 어댑터, (해당 되는 경우) 동작액체와 여분의 밀폐기가 함께 제공됩니다.
피스톤/실린더 기구들은 높은 표준과 NIST (National Institute of standards and technology)와 같은 국제 표준 연구소로 소급적용이 가능한 인증 정확도로 제작됩니다.
