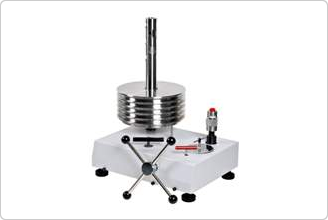

P3800 유압 분동식압력계

장치 베이스

고품질의 핸드 펌프와 7대1 증폭기로 시스템에 필요한 고압을 쉽게 만들 수 있습니다. 오일 reservoir가 포함되어 있어서 대용적 장치를 교정할 때는 펌프를 재충전해야 합니다. DUT를 P3800에 연결할 수 있도록 테스트 스테이션이 공급됩니다. 조절 가능한 다리와 바이알로 최고 성능의 장치가 되도록 레벨을 맞출 수 있습니다. 피스톤 플롯 기준이 피스톤이 이상적인 “미드 플롯” 위치에 있는지 결정할 수 있게 해 줍니다.

피스톤/실린더

피스톤/실린더는 Deadweight 테스터의 “핵심” 입니다. P3800 Series 피스톤은 텅스텐 카바이드로 제작되어 탁월한 장기 안정도와 내구성, 극도로 낮은 온도 압력 계수가 특징입니다.

중량 세트

표준 중량 시리즈 3 비자성 스테인레스 강. 각 중량은 장치 일련번호와 공칭 압력 값이 마킹되어 있습니다. PSI, bar kgf/cm2 혹은 MPa 압력 단위 중 하나 선택. Presscal 소프트웨어는 추가 압력 단위 지원에 사용.

중력 보정
중력은 지리적 위치에 따라 크게 달라집니다. 각 장치는 추가 비용없이 지역 중력가속도에 맞춰 교정할 수 있습니다. 따로 지정하지 않은 경우, 표준 중력 980.665 cm/s2에 맞춰 교정됩니다.

옵션

압력 계산 및 인증서 생성용 PressCal 소프트웨어
변환중량세트
인증 교정 인증서 (ISO/IEC 17025)

압력은 최대 60,000 psi (4000 bar)에 이릅니다.
두 가지의 정확도 등급 사이에서 선택하십시오; 0.02% 혹은 0.015%(판독값)
수동 펌프와 증폭기를 포함하여 고압을 발생할 수 있도록 하였습니다.
텅스텐 카바이드 피스톤과 실린더로 장기간의 안정도와 내구성을 제공합니다.
질량은 지역 중력가속도 FOC에 맞춰 조절할 수 있습니다.

Pressurements P3800 시리즈 고압 유압식 Deadweight 테스터는 1차 압력 표준을 50년 이상 설계 제조해 온 경험을 살려 만든 최상의 제품입니다. P3800시리즈는 정확도를 향상할 기능과 옵션으로 신뢰도를 높이고 동작을 단순화함으로써 트랜듀서와 트랜스미터, 계기, 압력 스위치 혹은 다른 교정기 등을 포함한 거의 모든 고압 측정 장치들을 교정하는데 사용할 수 있습니다.

압력 범위 30,000, 40,000 및 60,000 psi (2000, 3000 및 4000 bar)의 3 모델 P3830, P3840 및 P3860. 두 개의 정확도 클래스 0.02% 혹은 0.015% (판독값) 전 모델 제공. Series P3800은 높은 정확도의 경제적인 고압 교정장치입니다.

압력 범위
P3830	500 ~ 30,000 psi, 혹은 40 ~ 2,000 bar, 혹은 4 ~ 200 MPa, 혹은 40 ~ 2000 kgf/cm2²
P3840	500 ~ 30,000 psi, 혹은 40 ~ 2,000 bar, 혹은 4 ~ 260 MPa, 혹은 40 ~ 2600 kgf/cm2²
P3860	500 to 60,000 psi 혹은 40 ~ 4,000 bar 혹은 4 ~ 400 MPa, 혹은 40 ~ 4000 kgf/cm²

정확도
정확도	표준 정확도 is 0.02% 판독. 선택사양인 정확도 of 0.015% 측정값도 제공 각 장치별로 NIST소급성 교정 인증서 제공 선택사양 ISO/IEC 17025 승인 교정 인증서도 제공가능. 정확도는 측정값의 백분율 (교정 인증서에 표시된 피스톤 범위의 10 ~ 100%)로 표시 10% 이하 ± (정확도 클래스) x 피스톤 범위의 10%

자재
표준 중량 재료	Series 3 비 자성 austenitic 스테인레스 강
무게 밀도	7.8 g/cm³
피스톤 재질	Tungsten carbide과 니켈 바인더
실린더 재질	코발트 바인더로 고정된 텅스텐 카바이드
열 팽창계수	11 ppm/°C

일반
테스트 포트 어댑터	9/16 – 18 UNF (Autoclave); 3/8 BSP; 1/2 BSP & 3/4 BSP
장치 중량	66 lbs 파운드 (30 Kg) Instrument Base 전용
장비 사이즈	18 in. X 13.5 in. X 19 in. (455 X 340 X 478 mm)
reservoir 부피	235 cc (14.3 in3)
증폭기 비율	7~1
seal materials	니트릴
동작 용액	디옥틸 세바케이트 (Dioctyl Sebacate, DOS), 당사 기준 55-600

옵션
PressCal 소프트웨어	사용자들이 모든 Quartz 사항을 적용하고 Deadweight 테스터 성능을 개선할 수 있는 윈도우 기반 소프트웨어 프로그램 추가 12 압력 단위 지원 (bar, mbar, MPa, kPa, psi, kg/cm², atm, in H₂O, mH₂O, mmH₂O, inHg, mmHg).
변환중량세트	주 단위와 상이한 측정단위의 공칭 압력증가를 필요로 하는 어플리케이션의 경우 변환중량세트를 사용할 수 있습니다. 사용 가능한 측정 단위: PSI, bar kgf/cm² 혹은 MPa.
