500kPa 까지의 절대 및 계기 압력을 위한 자동 일차 압력 기준

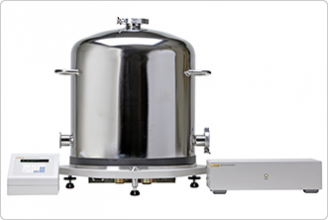

PG9607은 Fluke Calibration의 차세대 절대 압력 피스톤 계기입니다. 100kg 중량 세트로 단일 피스톤 실린더에서 11~ 500kPa에 이르는 계기 및 절대 압력을 규정합니다.
The PG9602 is the next generation of absolute pressure piston gauge from Fluke Calibration. It includes multiple piston cylinder range options to support absolute or gauge pressure measurements from 12 kPa to 10 MPa.
이 피스톤 계기는 metrology 연구시설에서 실제 일차 압력 기준으로서 사용되기 위해 만들어졌습니다. 낮은 불확도 규격 소급가능성을 위한 50mm 피스톤 실린더에 준하는 성능을 가지고 있고, 피스톤 장착대로 간극 동작을 조절할 수 있어 피스톤 실린더 온도 측정의 불확도를 감소시킬 수 있습니다. 새로운 플랫폼 구조는 피스톤 실린더의 온도 안정도를 향상시킵니다.
PG9602/9607의 AMH (자동 중량 취급) 자동 중량 관리 기술로 계기모드와 절대모드 모두에서 완전 자동 테스트할 수 있습니다. 동작상의 수동 단계를 제거하여 시간을 절감하며 metrology 측면에서 유리합니다. AMH에 자동 압력 관리 기능과 소프트웨어를 조합하면 반복 확장 테스트가 가능해지고 PG 9607은 강력한 교정 연구 툴이 됩니다.
PG9602/9607은 압력 측정 불확도를 감소시키기 위한 Fluke Calibration와 국가 metrology 시설 (national metrology institutes, NMIs)간의 협력의 결과로 수년 간 PG7000 피스톤 계기들을 NMI들과 전세계 최고 연구시설에 공급해왔습니다.
|
일반 사양
|
| 전력 |
85/264 V ac, 50/60 Hz, 22 VA 최대 소모 |
| 온도 |
동작고도: 15 °C ~ 35 °C (59 °F ~ 95 °F)
보관고도: -20 °C ~ 70 °C (-4 °F ~ 158 °F) |
| 습도 |
동작고도: 5% ~ 95% RH, 비응축 |
| 중량 |
중량 혹은 피스톤 실린더가 적재되지 않은 장비 플랫폼
PG9607 (진공 하드웨어 비 구비 시): 34 kg (74 lb)
원격 전자 모듈: 1.9 kg (4 lb)
PG 터미널: 1.4 kg (3 lb)
선택 사양 진공 기준 하드웨어: 16 kg (36 lb) |
| 치수(폭 x 높이 x 깊이) |
PG9602/9607 베이스 (진공 하드웨어 비 구비 시):
34.1 cm x 54.3 cm x 52.3 cm (13.4 in x 21.4 in x 20.6 in)
(높이: 피스톤 실린더 기구 상부)
PG9607 베이스 (선택 사양 진공챔버(bell jar)와 vaccum 계기 연결시):
56 cm x 54.3 cm x 52.3 cm (22 in x 21.4 in x 20.6 in)
(높이: 진공챔버 상부)
원격 전자 모듈: 10.2 cm x 35.1 cm x 19.6 cm (4 in x 13.8 in x 7.7 in)
PG 터미널: 12 cm x 15 cm x 20 cm (4.7 in x 5.9 in x 7.9 in)
|
| 마이크로 프로세서 |
장비 플랫폼: Motorola 68302
PG 터미널: Hitachi 64180 |
| 통신 포트 |
RS-232
COM 1: 호스트 컴퓨터
COM2: 잔여 진공 센서 (외부)
COM3: 자동 압력 제어기 COM4: 미 사용/여분
IEEE-488 호스트 컴퓨터 |
| 전반적인 압력범위 |
계기: 11 kPa ~ 500 kPa, 0.11 bar ~ 5 bar, (1.6 ~ 72.5 psi)1
절대: 11 kPa ~ 500 kPa, 0.11 bar ~ 5 bar, (1.6 ~ 72.5 psi)1 |
| 동작 매체 |
가스: 질소, 헬륨, 건조 공기 (이슬 점≤ -40 °C) |
| 최대 중량 부하 |
100 kg1 |
| 압력 연결 |
PG 9602/9607 베이스
시험용 포트: DH200*
제어 간극 압력: DH200*
* 6.35mm (0.25 in) 원추형 및 왼나사 튜브를 위한 글랜드 칼라 피팅 AE SF250C, HIP LF4 등과 호환
AMH 드라이브 Swagelok QM 시리즈 ((QM2-B-200) 호환 퀵 커넥터 DESO (더블엔드 셧오프) 형식 스템과 사용
AMH vent
Swagelok QM 시리즈 ((QM2-B-200) 호환 퀵 커넥터 SESO (싱글엔드 셧오프) 형식 스템만 사용
. 원격 전자 모듈: ATM 포트: 10-32 UNF
진공챔버(bell jar) 3x 40 mm ISO/KF flange, 1x 50 mm ISO/KF flange (상부)
CE 적합성
모든 PG9000모델들은 CE 기준을 준수합니다.
|
1 MS-AMH-100 중량 세트는 대략 104.5kg의 중량을 담고 있습니다. 피스톤 혹은 실린더와 bell 기구를 합치면 총 중량 부하는 106k에 이르며 이는 530 kPa (5.3 bar, 76.9 psi)에 해당합니다
.
|
AMH-100-VAC Automated Mass Handler (선택 사양)
|
| 전원 요구사항 |
15 V dc @ 2 A, 30 W 최대 소모 |
| 온도 |
동작고도: 15 °C ~ 35 °C (59 °F ~ 95 °F) |
| 치수(폭 x 높이 x 깊이) |
41 cm x 41 cm x 36 cm (16.3 in x 16.1 in x 14.1 in) |
| 중량 |
12 kg (25 lbs) |
| 전원/통신 |
맞춤 8핀 커넥터 |
| AMH 드라이브 공기 공급원 |
550 kPa (80 psi), ± 10 %, 최저 유량 |
| AMH 진공 공급 |
대기하에서 최소 50 kPa (7.5 pi), 최저 유량 |
| 압력 연결 |
압력: 퀵 커넥터 DESO (더블 엔드 셧오프)형식 스템
Vacuum: 퀵 커넥터 SESO (싱글 엔드 셧 오프) 형식 스템 |
|
피스톤 실린더 기구 (PC-9607-5)
|
| 피스톤은 장착대에 고정되고, 실린더는 부유하며 회전합니다. |
| 피스톤 재질 |
탄화 텅스텐 |
| 실린더 재질 |
탄화 텅스텐 |
| 공칭 직경 |
50 mm (1.97 in) |
| 공칭 영역 |
2000 mm2 |
| 장착 시스템 |
피스톤 내부에서 제어 간극 압력 (제어 간극 압력, CCP)을 자유롭게 변형할 수 있습니다. |
| 통상 하강율 (전체 중량 부하) |
500kPa에서 < 0.25 mm/분 (0.009 in/분) |
|
중량 세트
|
| 모든 중량들은 몰드형 재사용 가능한 이동 케이스의 맞춤 장착물에 담겨 배달됩니다. |
| 중량 |
재질: 304L 비 자성 스테인리스 강
마감: 전해연마
조정 오차: 공칭값 ± 20 ppm
(수동 중량 세트, AMH 자동화 중량 취급기 중량 세트 들은 고정된 조정 오차를 갖지 않습니다.)
측정값의 불확도: 5ppm과 1mg 중 큰 값
측정값의 불확도: ± 1 mg
|
|
압력 측정
|
| 피스톤-실린더 유효 면적 불확도와 피스톤 계기 확정 압력의 평균 측정 불확도에 대한 정보는 피스톤-실린더의 교정 보고서와 기술 자료 '0180TN12 Typical Pressure Measurement Uncertainty Defined by a PG9607 or PG9602' 피스톤 계기의 현재 개정본을 참고하십시오 |
| 감도1 |
0.005 Pa + 0.5 ppm |
| 재현 가능성2 |
± 2 ppm + 0.05 Pa |
1 감도: 출력에서 나타난 입력의 최소 변이.
2 재현 가능성: 1년간의 유효 면적의 안정도와 AMH-100 중량 세트의 안정도의 평균평방근.
|
대기와 장비 조건 측정
|
| 온도 (대기) |
범위: 0 °C ~ 40 °C (32 °F ~ 104 °F)
분해능: 0.1 °C (32.18 °F)
측정 불확도: ± 1 °C (33.8 °F) |
| 온도 (피스톤 실린더 모듈) |
범위: 0 °C ~ 40 °C (32 °F ~ 104 °F)
분해능: 0.01 °C (32.02)
측정 불확도: ± 0.1 °C (32.18 °F) |
| 내장 센서 통한 공압 |
범위: 70 kPa ~ 110 kPa
분해능: 10Pa 측정 불확도 ± 140 Pa
대기압은 DHI RPM과 같은 RS-232에서 자동적으로 측정할 수 있습니다.
|
| 상대습도 |
범위: 5 % ~ 95 % RH
분해능: 1-RH 측정 불확도: ± 10 % RH |
| 피스톤 위치 |
범위: ± 4.5 mm
분해능: 0.1 mm |
| 피스톤 회전 (속도와 감속) |
범위: 2rpm ~ 99rpm 해상도: 1 rpm |
| 진공 (선택 사양) |
범위: 0 Pa ~ 13 Pa
분해능: 0.01 Pa
측정 불확도: ± 0.05 Pa + 측정값의 0.5 % |
