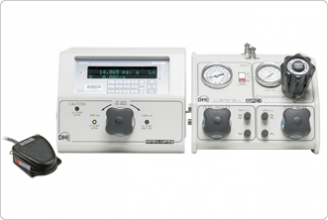

이 공압 압력 계기 교정기는 기체를 동작 매체로 사용하는 < 500 ~ 10,000 psi (3.5 ~ 70 MPa) 사이의 아날로그와 디지털 압력 계기와 indicator의 시험과 교정을 최적화하여 줍니다.
- 하나의 고형 통합 시스템으로 500 ~ 10,000 psi (70 MPa) FS 미만 이후 사용하는 가스 장치의 압력 범위 교정
- 용이한 동작 방법; 펌핑이나 중량물을 들어 올릴 필요가 없습니다.
- 400 psi (2.75 MPa) ~ 10,000 psi (70 MPa)사이의 낮은 압축 용기의 공기 압력을 높여주는 가스 부스터 포함
- 손쉽게 DUT 기점으로 압력을 설정하고 기준으로부터 실제 압력을 되돌려 받을 수 있습니다.
- 실시간 오차 위반 통지와 데이터 로깅기능을 가진 온-보드 교정 루틴
- 발 페달 “손을 사용하지 않고 절차를 진행하는 엔터키”
- 20분 이내에 대표적인 고압 계기동작 (20 % 증가)
- 12개 측정 단위와 사용자 지정 단위 지원
- 계기와 절대 측정 모드 사이의 누름 버튼 전환
- RS232 및 IEEE-488 인터페이스 포함; 압력 소프트웨어용 COMPASS® 와 호환
- NPT 어댑터와 커넥터, AN4 및 글랜드, 칼라 DUT 포함 제공
- 재교정용 RPM4/HPMS 전달 표준 공급시 몰드 가공한 재사용가능 운반 케이스 포함
|
일반
|
| 전원요구사항 |
85 ~ 264 VAC, 50/60 Hz, 25 VA max 전력량 및 12 VDC, 1.2A |
| 공압 전원 |
75 psig (500 kPa) 공장 압축공기 (15 ~ 75 scfm (425 ~ 2,125 slm)) 및 100 psig (700 kPa) clean, 건조 가스 |
| 시험 가스 공급 |
400 ~ 3 000 psi (3 to 20 MPa) 최고 고압 출력의 25배 |
| 동작온도범위: |
18 ~ 28 °C (64 ~ 82 °F) |
| 중량 |
| RPM4/HPMS: |
11.0 kg (22 lb) |
| GPC1: |
24.0 kg (53 lb) |
| GB-152 |
16.4 kg (36 lb) |
| 총계: |
51.4 kg (113 lb) |
| 벤치탑 시스템 footprint (GB-152 가스 부스터는 벤치 하부 부착) |
75 cm 너비 x 60 cm 깊이 (30 in x 24 in) |
| 전반적인 압력 범위 |
| 계기 모드: |
0 ~ 10,000 psig |
| 절대모드: |
atm ~ 10,000 psia (70 MPa) |
| 표준 시험 유체 |
모든 비부식성 기체 |
| 시험 연결 |
DH500 (글랜드 및 칼라 형식으로 깔때기 모양의 왼 나사 튜브 (AE F250C, HIP HF4, 등.) 동등품, 어댑터 ~ 1/8 in. NPT M, 1/4 in. NPT M, 1/4 in. NPT F, AN4 M 제공. |
|
압력 범위 (모든 범위 는 계기모드 및 절대 모드)
|
| Hi Q-RPT |
10,000 psi/70 MPa |
| Lo Q-RPT |
3,000 psi/20 MPa |
|
압력 측정
|
| 정밀1 |
| Hi Q-RPT1: |
± 0.0175% 측정값 혹은 0.44 psi (3 kPa), 더 큰 쪽 |
| Lo Q-RPT: |
±0.0175% 측정값 혹은 0.13 psi (0.9 kPa), 더 큰 쪽 |
| 동작온도범위 |
18 ~ 28 °C |
| 예측 안정도2 |
설정값의 ± 0.004 % |
| 측정 불확도3 |
| Hi Q-RPT: |
±0.02% 측정값 혹은 0.5 psi (3.5 kPa), 더 큰 쪽 |
| Lo Q-RPT: |
±0.02% 측정값 혹은 0.15 psi (1 kPa), 더 큰 쪽 |
1정밀도: 직선성, 히스테리시스, 재현성.
2 안정도: 제로와 스팬을 AutoZ기능을 이용하여 6개월 주기로 변경. 대표적인 조건 아래 대표적으로 사용되는RPT에 대하여 수행. 안정도는 Q-RPT마다 달라질 수 있으므로 변화폭을 예측할 수 밖에 없습니다. 특정 Q-RPT의 안정도는 경험으로 결정할 수밖에 없습니다.
3 Q-RPT 표시치가 인가된 압력의 실제 값으로부터 벗어나는 최고의 편차는 정밀도와 예측 1년 안정도, 온도의 영향 및 교정 불확도를 포함 (측정 불확도의 표현 ±0.005%(판독값))하며, ISO "측정 불확도의 표현에 대한 안내지침"을 따라 조합과 확장이 가능합니다. (k=2).
