PPC4 디지털 압력 교정기와 휴대용 압력 교정기의 최첨단
- 14 MPa (2,000, 000 psi)까지의 범위로 출시되었습니다.
- 절대 압력 1kPa (0.15 psia)에 이르는 4 ppm 제어 정밀도
- 11개 언어를 지원하는 휴대용 압력 교정기
|
추가 기능:
- 현재 시판 중인 전달 표준기 중 가장 낮은 측정 오차
- 50:1 제어 정밀도 턴 다운을 통한 극한의 rangeability
- 최대 네 개의 내장/외장 기준 압력 전환기를 지원하는 개방형 구조
- 실시간 측정 불확도 계산 및 표시
|

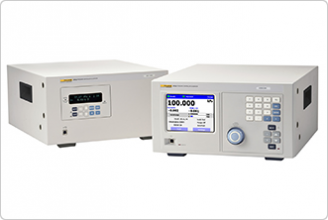

PPC4™ 디지털 압력 교정기는 24시간 내내 교정 연구소 작업대에서 전자동 생산 시험장까지 귀사의 압력 전환기 교정 상황에 맞는 설정을 제공합니다.
- 컬러 디스플레이 및 클릭 가능한 새로운 고급 사용자 인터페이스 또는 간소한 기본 인터페이스 중에서 선택 가능
- 새로운 명령어 해석기로 인해 고가의 소프트웨어 교체 없이 PPC4로 기존의 압력 전환기 교정기와 시험 시스템을 직접 대체할 수 있습니다.
- 완벽한 성능과 저렴한 가격의 신형 “f class” Q-RPT 모듈
|
|
PPC4 일반 사양
|
| 전원요구사항 |
100 ~ 240 VAC 50/60 Hz, 최대 70 W |
| 동작온도범위: |
15 ~ 40 °C (50 °F ~ 104 °F) |
| 보관 온도 범위 |
– 20 ~ 70 °C (-4 °F ~ 158 °F) |
| 진동 |
MIL-T-28800D 준수 |
| 중량 |
16.6 kg (36.5 lb) |
| 치수 |
| PPC4 |
높이 19 cm x 35 cm 너비 x 41 cm 깊이 (7.5 in. x 13.8 in. x 16.1 in.) |
| PPC4-ui: |
높이 19 cm x 35 cm 너비 x 45 cm 깊이 (7.5 in. x 13.8 in. x 17.7 in.) |
| 원격 통신 인터페이스 |
RS232 (COM1, COM2), USB (전면 패널) 선택 사양: IEEE-488.2 혹은 이더넷과 USB (후면 패널) |
| 지원 언어 (고급 UI 및 조종 소프트웨어) |
중국어 (간체), 중국어 (번체), 체코어, 영어, 프랑스, 독일어, 이탈리아어, 일본어, 포르투갈어, 러시아어, 스페인어 |
| 압력 범위 |
진공에서 14 MPa (2,000, 000 psi)까지 |
| 동작매체 |
clean, 건조한 비부식성 가스 |
| 공급 압력 |
최대 희망 설정 압력 + 70 kPa (10 psi) |
| 배기 압력 |
5 psig (35 kPa gauge)이하의 압력에서 대기압 혹은 진공 |
| 압력 연결 |
| TEST (+), TEST (-): |
1/8 in. NPT F |
| SUPPLY: |
1/8 in. NPT F |
| EXHAUST: |
3/8 in. NPT F |
| ATM: |
10-32 UNF |
| 압력 한계 |
| 최대 동작 테스트 압력: |
Hi –QRPT 최대 103% |
| 테스트 포트에 손상을 주지 않는 최대 압력: |
Hi –QRPT 최대 115% |
| 유틸리티 센서 (해당 시) |
| 분해능: |
스팬의 0.001% |
| 정밀도: |
스팬의 0.1% |
|
압력 측정
|
| 예열시간 |
완전 정지로부터 구동시 30분간의 온도 안정화 권장 |
| 분해능 |
1ppm까지 설정 가능 |
| 가속 효과 |
축을 고려한 경우에도 최대 ± 0.008 % /g 기준면에서 ± 20° 이내 편차로도 큰 영향 없음 |
| 예측 1년 안정도1 |
눈금값 ± 0.005% (정기적인 AutoZero 사용시 절대 모드 혹은 계기 모드) |
| 정밀2 |
풀 스케일 표준 Q-RPT 클래스
자동범위설정 스팬의 ± 0.01 %4
표준 Q-RPT 클래스
측정값의 ± 0.008% + 5
고급 Q-RPT 클래스
측정값의 ± 0.005% + 7 |
| 측정 불확도3 |
풀 스케일 표준 Q-RPT 클래스
자동범위설정 스팬의 ± 0.015 %4
표준 Q-RPT 클래스
측정값의 ± 0.01% + 6
고급 Q-RPT 클래스
측정값의 ± 0.008% + 8 |
1 자동영점조절 기능을 정기적으로 사용한다고 가정했을 시, 일년간 예측 Q-RPT 측정 안정도 한계 (k=2) 자동영점조절 기능은 계기 모드에서 배출 시나 절대 모드에서 대기압 기준과의 비교 시 자동으로 이루어집니다. 자동영점 조절 기능을 사용하지 않을 경우의 절대 모드 예측 1년 안정도는 ± (Q-RPT 스팬의 0.005 % + 측정값의 0.005 % )
2 직선성, 히스테리시스, 재현성.. Axxx Q-RPT의 경우 계기 모드계기에서 온-보드 공압계의 해상도와 단기적 안정도에 대해 +1 Pa (0.00015 psi) 추가
3 정밀도, 예측 1년 안정도 한계, 발열효과와 교정 불확도를 ISO "측정 불확도의 표현에 대한 안내에 따라 조합하고 확장 (k=2)한 적용 압력 참값으로부터 Q-RPT 지시 값의 최대 오차.
4 자동범위의 % 그러나 Q-RPT 범위(BG15K와 G15K의 경우 10%)의 30% 이상.
5 Q-RPT 범위의 30%-100%에 대해 reading의 ±0.008 pan. 30% 미만: Q-RPT 범위의 ±0.0024 %
6Q-RPT 범위의 30%-100%에 대해 reading의 ±0.01 pan. 30% 미만: Q-RPT 범위의 ±0.0030 %
7최대 Q-RPT 범위의 30%-100% 사이의 임의의 자동범위의 30%-100% 에 대해 측정값의 ±0.005 % 30% 미만: 자동범위의 ±0.0015 % 또는 Q-RPT 범위의 0.0007% 중 작은 쪽.
8 최대 Q-RPT 범위의 30%-100% 사이의 임의의 자동범위의 30%-100% 에 대해 측정값의 ±0.008 % 30% 미만: 자동범위의 ±0.0015 % 또는 Q-RPT 범위의 0.0007% 중 작은 쪽.
공지: 기술공지 8050TN11 에서는 PPC4 Q-RPT 볼확실성에 대한 상세설명을 제공합니다.
|
압력 제어 모드 및 제어 상태 표시등
|
| 정적 모드 |
홀드 한계 안으로 압력을 설정하고 폐쇄 테스트 볼륨에서 제어를 중지함
압력이 홀드 한계 안쪽이고 안정도 테스트를 만족하면 “준비”됨 |
| 동적 모드 |
압력을 홀드 한계 안으로 설정하며 압력 또한 목표 값으로 능동적으로 유지 압력이 홀드 한계 안쪽이면 “준비”됨 |
| 제어 변수 |
홀드 한계, 안정도 한계 (사용자가 기본값 설정) |
|
압력 제어 성능
|
| 조절 정밀도 |
Q-RPT 스팬의 ± 4 ppm 혹은 Hi-QRPT 스팬의 ± 0.4 ppm 중 큰 것 |
| 동적 모드 최저 제어가능 압력 |
계기: 자동 배기를 통한 영점 조절 영점을 벗어난 최저점은 Q-RPT 해상도와 조절 정밀도에 의해 정해집니다. 절대, 네거티브 계기: ± Q-RPT 스팬의 0.05% 혹은 1 kPa (0.15 psia) 중 큰 값 |
최대 압력
(절대, 네거티브 계기) |
저 최대 압력 옵션 선택 시:
통상 50 Pa (0.5 mbar, 0.007 psia)로 진공 펌프와 연결 부의 영향을 받음
저 최대 압력 옵션 비선택시:
200 에서 700 Pa (2 to 7 mbar, 0.03 to 0.1 psia) 로 진공 펌프와 연결 부의 영향을 받음 |
| 통상 압력 설정 준비 시간 (홀드 한계 .005 %, 테스트 부피 50cc) |
15~35초 |
슬루(Slew) 시간
(50 cc 테스트 부피로 ATM 에서 FS까지) |
30 초 |
| 일반 테스트 부피 |
HI Q-RPT 스팬: 0-2 MPa [0-300 psi]: 0-1,000 cc
HI Q-RPT 스팬: 3.5-14 MPa [500-2000 psi]: 0-500 cc |
