Quartz 기준 압력 트랜스듀서 (Q-RPT)모듈
PPCG-G의 뛰어난 압력 측정 사양은 독립 Quartz 기준 압력 트랜스듀서 모듈 덕분에 가능합니다.
Q-RPT는 압력이 긴장을 유발하여 Quartz crystal의 고유 진동수를 변화시키는 원리를 이용하여 압력을 측정합니다. 각 트랜스듀서를 자동 일차 압력 표준을 이용하여 개별적으로 평가하고 특징지어 Q-RPT에 대한 적격성을 검증합니다. 필요한 정도의 선형도, 재현성과 안정도를 가진 트랜스듀서만 선별합니다. 15년간 수 천 개의 Quartz 압력 트랜스듀서의 경험으로 만든 독점 보정 모델을 적용하여 전달 표준에서 필요한 metrology 특성을 최적화합니다.
Q-RPT의 고정밀도와 안정도가 요구되지 않는 용도에 대해서는 저렴한 유틸리티 센서를 장착한 PPCH-G가 배달될 수 있습니다.
|
PPCH-G와 함께 사용할 수 있는 Q-RPT
|
||
|
Q-RPT 지정
|
SI 버전
최대 범위
절대 계기
(MPa)
|
미국버전
최대 범위
AbsoluteGauge
(psi)
|
|
A100M
|
100
|
15 000
|
|
A70M
|
70
|
10 000
|
|
A40M
|
40
|
6 000
|
|
A20M
|
20
|
3 000
|
|
A10M
|
10
|
1 500
|
|
A7M
|
7
|
1 000
|
무한 범위™ 및 AutoRange™
단일 가스 압력 제어기로 다양한 테스트 장치를 커버하려면 “측정값의 %” 측정 불확도 이상의 무언가가 필요합니다.

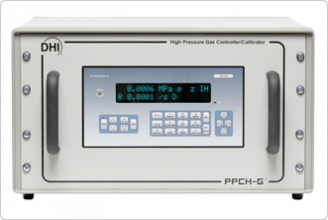

PPCH-G는 일반적으로 필요한 측정 불확도에 더불어, 테스트와 교정 목적에서 실제 레인저어빌리티(rangeability)를 얻기 위해 필요한 완전 압력 제어와 기능 적응성을 제공합니다. 무한 범위는 PPCH-G에 전래 없는 유연함을 부여하여 측정 대상이 되는 다양한 장치에 적응할 수 있도록 해줍니다. 편리한 자동범위설정 기능을 이용하면, 테스트 시작 시 간편한 키 조작이나 단일 명령 구문으로 가스 압력 제어기의 모든 기능을 특정 범위에 최적화시킬 수 있습니다.
개방형 구조
PPCH-G 제어기는 최대 4개의 Q-RPT 모듈을 위해 설정할 수 있습니다. 이 제품은 PPCH-G 제어기의 내부 혹은 외부 장치일 수 있으며, 외부 Q-RPT는 RPM4™ 기준 압력 모니터에 있습니다. RPM4의 Q-RPT들은 PPCH-G 시스템의 일부가 되어 PPCH-G에 의해 관리되어 PPCH-G를 외부 Q-RPT의 범위 이상에서 사용할 때, 외부 Q-RPT를 제거하거나 밸브로 보호해야 합니다.
가능한 PPCH-G 시스템 설정은 다음과 같습니다:
- PPCH-G와 1개 혹은 2개 내장 Q-RPT로 독립 “단일 박스” 제어/교정기 패키지.
- 내장 Q-RPT가 없는 PPCH-G 외부 Q-RPT를 설정하여 제어기의 원격에서 기준 압력을 측정하는 시스템 이러한 설정은 기준이 시스템으로부터 거리를 두고 설치하거나 기준 측정을 측정 대상 장치 혹은 시스템 가까이 두는 것이 유리할 때 (예: 재교정) 적합합니다
- PG7202 피스톤 계기에 맞게 압력 제어를 자동화 하기 위한 Q-RPT를 내장한 PPCH-G
- 내장 Q-RPT가 없는 PPCH-G로 저가 자동 압력 설정 및 제어 장치.
