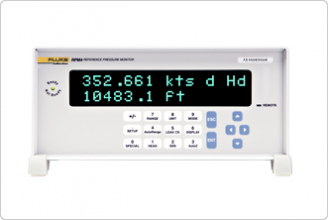

RPM4-AD 레퍼런스 압력 모니터

RPM4-AD 항공 데이터 버전

RPM4-AD는 RPM4 레퍼런스 압력 모니터 특유의 구성으로 고도 (ft, m), 대기속도 (kts, mph, km/h, Mach), 그리고 전통적인 압력 단위를 측정하고 표시합니다.

• 일반적인 항공 데이터 장비의 절대 압력 및 차압 범위를 다룸
.
• 고정 wing 및 회전 wing 범위 버전
• 진정한 Pt, Ps, Qc 운전
• 전달 표준 레벨의 측정 불확도
• 사용자 정의 샘플 레벨로 자동 속도 측정
• 자동 누수 점검 기능
• 소형의 견고한 형태
• SDS 자가 보호 시스템이 테스트 포트를 중단시켜 과도 압력으로부터 보호
• RS232 와 IEEE-488 인터페이스 포함
• 배터리 팩 선택 가능
• 항공 데이터 테스트 세트 (ADTS)의 검증에 최적

RPM4-AD 일반 사양
전원요구사항	85 ~ 264 VAC, 50/60 Hz, 25 W 최대 소모 그리고 12VDC, 1.2 A
운전 온도 범위	15 ~ 35 °C
환기	제품의 과열을 방지하기 위해 사용 중 적절히 환기시키십시오. 후면 패널 냉각 팬으로부터 10 cm (4 in.)의 간격을 확보하십시오.
보관 온도 범위	– 20 ~ 70 °C
진동	MIL-T-28800D 준수
중량	5 kg (11 lb)
크기	높이 10 cm x 22.7 cm 너비 x 24 cm 깊이 (3.9 in. x 9.3 in. x 9.5 in.)
마이크로 프로세서	Motorola 68302, 16 MHz
통신 포트	RS232 (COM1, COM2), IEEE-488.2
Fuses	1 A, 250 VAC 퓨즈, 5 x 20 mm, 시간 지연식 퓨즈 내부 전원 퓨즈는 작업자 의해 교체 불가능: 2.5A, 250 VAC
압력 범위	Lo Q-RPT	Hi Q-RPT	Qc (해발)
A160K/A160K	160 kPa abs (23 psi)	160 kPa abs (23 psi)	60 kPa (8.7 psi)
A160K/A350K	160 kPa abs (23 psi)	350 kPa abs (51 psi)	250 kPa (36 psi)
고도 범위
A160K/A160K	– 4 000 ~ 20 000 m (- 13 000 ~ 66 000 ft)
A160K/A350K	– 4 000 ~ 30,000 m (- 13 000 ~ 100,000 ft)
대기속도 범위 (해발)
A160K/A160K	0 ~ 1020 km/hr (550 kts)
A160K/A350K	0 ~ 2040 km/hr (1100 kts)
운전매체	clean, 건조, 비부식성 가스
압력 연결
Ps , Pt	AN-4 (37º flare) male
VENT, ATM	10-32 UNF
자가 보호 시스템 (Self Defense System, SDS™)	Q-RPT를 Ps 및 Pt 테스트 포트로부터 격리시키고 Q-RPT를 대기로 배출
압력 한계	A160K Q-RPT	A350K Q-RPT
최대 운전압력	160 kPa abs (23 psi)	350 kPa abs (51 psi)
손상 없는 최대 압력	200 kPa abs (29 ipsi)	370 kPa abs (54 psi)
최대 SDS 보호	10 MPa (1500 psi)
CE 표시	가능, 규정해야 함
